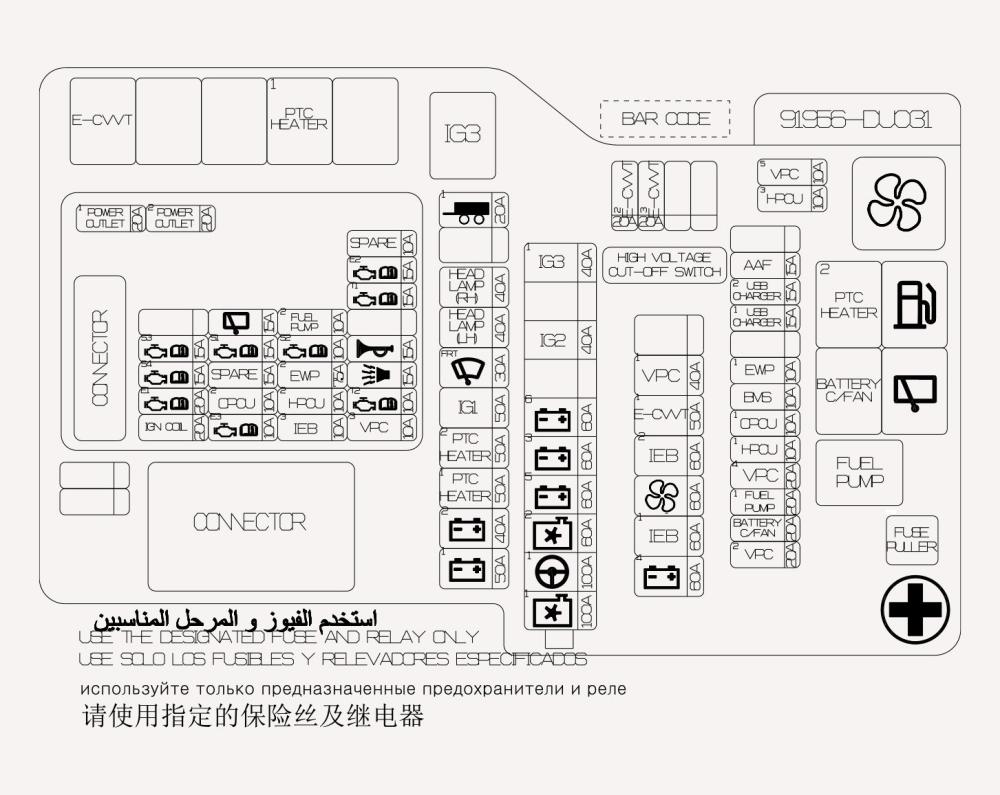

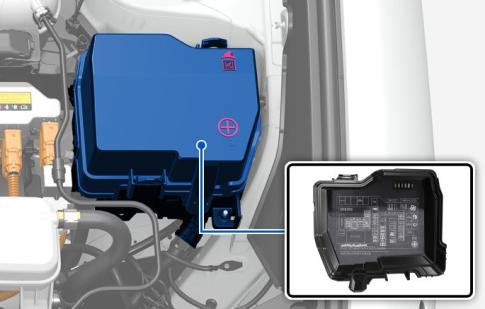

引擎室保險絲盒
引擎室接線盒
保險絲
類型
保險絲名稱
符號
受保護電路
額定值
| IG3 1 |  | 40 A |
| IG2 |  | 40 A |
| B+6 |  | 60 A |
| B+3 |  | 60 A |
E/R 接線端子座 (RLY.6)
PCB 模組（IG2 繼電器）
多用保
PCB 模組（主繼電器、雨刷繼電器、保險絲 -
險絲
F3/F4/F5/F13/F17）
PDC（保險絲
- F9/F10/F17/F18/F26/F33/F34/F43/F44/F51/F52/ F58)
| 保險絲類型 保險絲名稱 符號 受保護電路 額定值 | ||||
| B+5 |  | 60 A | PDC（保險絲 - F29/F29/F36/F48/F49/F53/F56） | |
| MDPS 1 |  | 100 A | MDPS 單元 | |
| COOLING FAN 1 |  | 100 A | 冷卻風扇控制器 | |
| 保險絲 | VPC 5 |  | 10 A | VPC |
| HPCU 3 |  | 10 A | HPCU | |
| ACTIVE AIR FLAP |  | 15 A | 主動式進氣擋板（上、下，LH/RH） | |
| USB CHARGER 2 |  | 15 A | 乘客座 USB 充電器連接器 | |
| USB CHARGER 1 |  | 15 A | 駕駛座 USB 充電器連接器 | |
| EWP 1 |  | 15 A | 電子水泵（引擎） | |
| BMS |  | 10 A | BMS 控制模組 | |
| OPCU 1 |  | 10 A | OPU（訊號） | |
| HPCU 1 |  | 10 A | HPCU | |
| 保險絲類型 保險絲名稱 符號 受保護電路 額定值 | ||||
| VPC 4 |  | 20 A | VPC | |
| FUEL PUMP 1 |  | 20 A | RLY.6（燃油泵繼電器） | |
| BATTERY C/FAN |  | 20 A | RLY.4（電池 C/風扇） | |
| VPC 2 |  | 20 A | VPC | |
| E-CVVT 3 |  | 20 A | ECM | |
| E-CVVT 2 |  | 20 A | ECM | |
| VPC 1 |  | 40 A | VPC | |
| E-CVVT 1 |  | 50 A | E-CVVT 繼電器 | |
| IEB 2 |  | 60 A | IEB 單元 | |
| BLOWER |  | 60 A | 風扇繼電器 | |
| IEB 1 |  | 60 A | IEB 單元 | |
| B+4 |  | 60 A | PDC（保險絲 - F4/F12/F20/F28/F37/F47/F54/F55, IPS13、長期負載鎖存繼電器（保險絲 - F5/F13/F21）） | |
| HEAD LAMP (RH) |  | 40 A | 右側頭燈 | |
| HEAD LAMP (LH) |  | 40 A | 左側頭燈 | |
| WIPER (FRT) |  | 30 A | 前擋風玻璃雨刷馬達 | |
| IG1 |  | 50 A | PCB 模組（IG1 繼電器、ACC 繼電器） | |
| PTC HEATER 2 |  | 50 A | RLY.2（PTC 加熱器 #2 繼電器） | |
| PTC HEATER 1 |  | 50 A | RLY.10（PTC 加熱器 #1 繼電器） | |
| B+2 |  | 40 A | PDC (IPS11, IPS12) | |
| B+1 |  | 50 A | PDC（IPS1、IPS4、IPS5、IPS6、IPS7） | |
