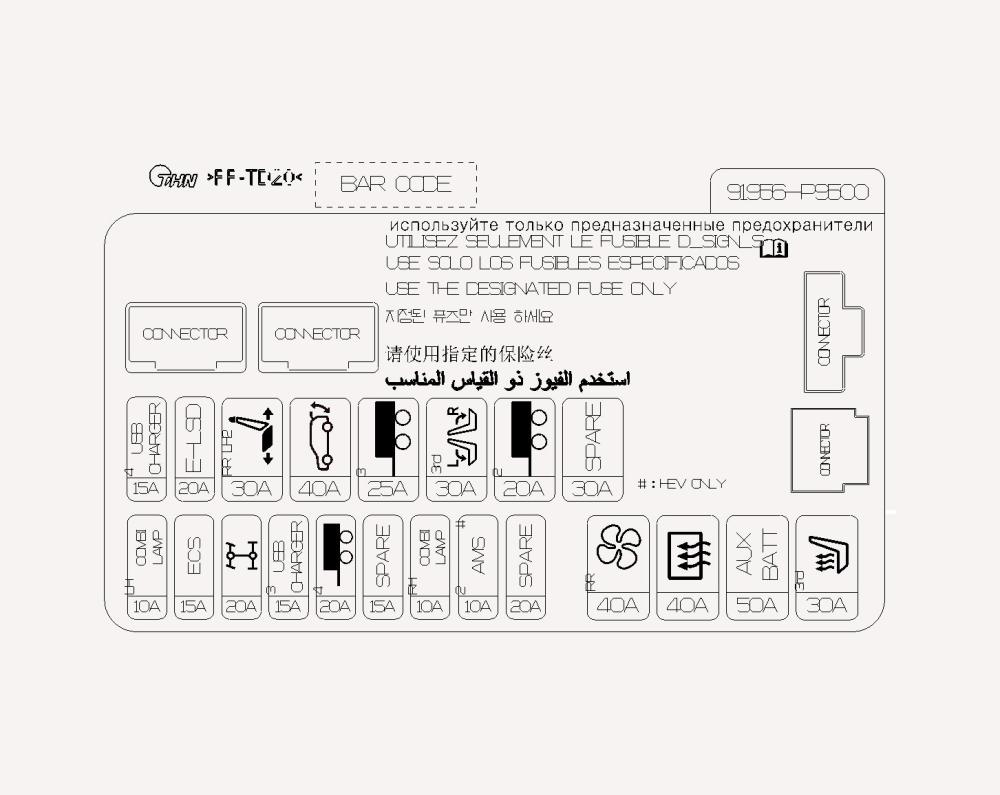

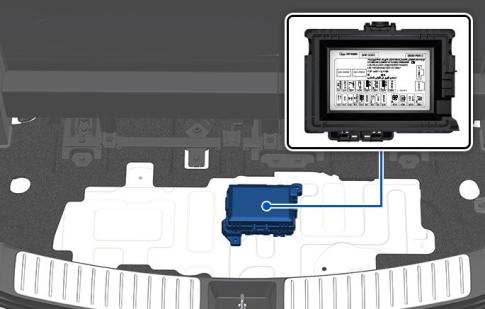

貨艙保險絲面板

保險絲

保險絲名稱

符號

受保護電路

額定值

	15 A
	30 A
	40 A
	30 A
	10 A

USB CHARGER 4

行李箱 USB 充電器接頭 RH

COMBI LAMP LH

後組合燈 (OUT) LH

AWD

四輪驅動 (AWD) 引擎控制模組 (ECM)

USB CHARGER 3

行李廂 USB 充電器連接器 LH（左側）

COMBI LAMP RH

後組合燈 (OUT) RH

保險絲保險絲名稱 符號 受保護電路 額定值
AMS 2		10 A	電池感測器 (HEV)
POWER TAILGATE		15 A	電動尾門組件
3RD SEAT FOLDING		30 A	第三排電動座椅模組
REAR BLOWER		40 A	RR 風扇繼電器
REAR HEATED		40 A	RR 加熱繼電器
AUX BATT		50 A	12V 鋰電池輔助電源
3RD SEAT HEATER		10 A	第三排座椅加熱器控制模組
