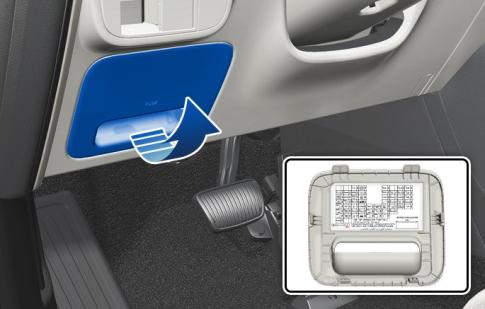

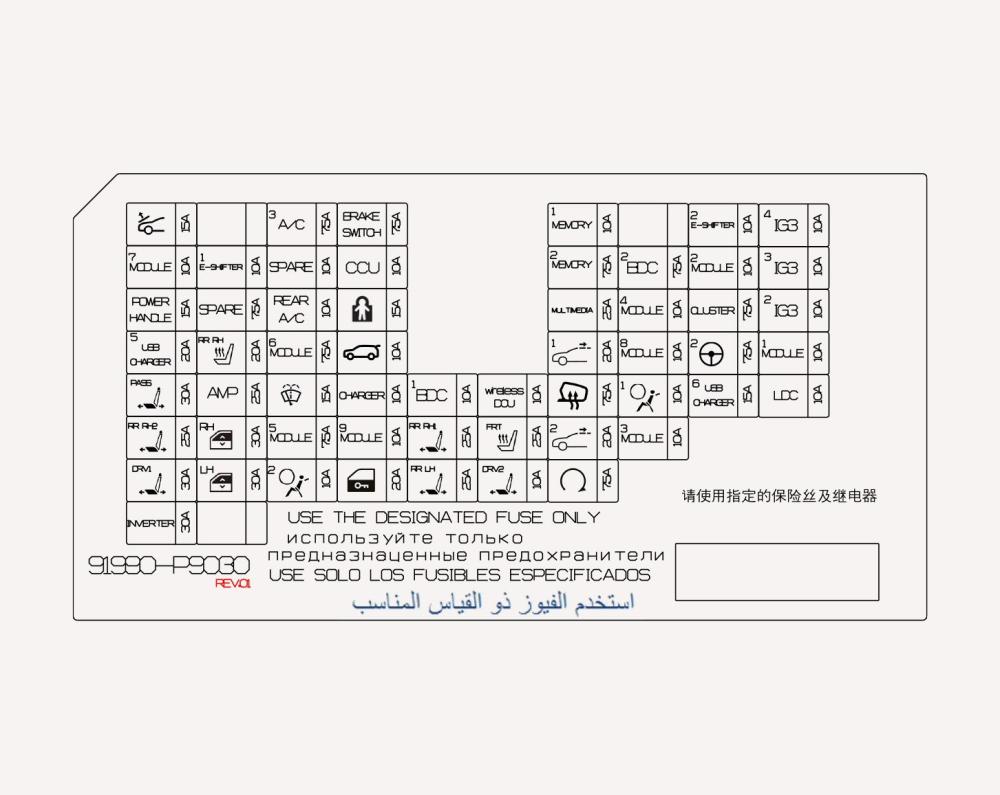

儀表板保險絲盒
保險絲
保險絲名稱
符號
受保護電路
額定值
 | 7.5 A |
 | |
 | 10 A |
 | 10 A |
前座空調控制面板、前座空調控制模組、車內溫度感測 A/C 3
器、電子空調壓縮機、E/R接線端子座 (RLY.2/RLY.10)
BRAKE
7.5 A BDC、煞車燈開關
SWITCH
後座空調控制模組、智慧型手機無線充電器、BDC、駕駛座/乘客座車門氛圍燈、指紋辨識模組、CCNC 鍵盤、
MEMORY 1
智慧型環境光控制模組（氛圍燈）、後車門氛圍燈
（LH/RH）、ADAS 模組（停車）
E-SHIFTER 2
電子自動變速箱排檔桿及啟動/停止按鈕
| 保險絲保險絲名稱 符號 受保護電路 額定值 | |||
| IG3 4 |  | 10 A | CCU、VCMS、V2L 單元 |
| MODULE 7 |  | 10 A | 方向盤傾斜與伸縮調節模組、危險警示燈開關、ICC 模組、雨量感測器、多功能開關、數據傳輸連接器、第三排電動座椅模組、駕駛座/乘客座電動外後視鏡、駕駛座電動車窗模組、駕駛座/乘客座電動座椅模組、第二排電動座椅 模組（LH／RH）、後接線盒（後風扇繼電器）、VESS 模組、駕駛／乘客車門外把手、電動尾門模組、第二及第三排座椅傾斜開關（行李廂） |
| E-SHIFTER 1 |  | 10 A | 電子自動變速桿及啟動/停止按鈕 |
| SPARE (IG2) |  | 10 A | 待機電源 (IG2) |
| CCU |  | 10 A | CCU |
| MEMORY 2 |  | 7.5 A | 抬頭顯示器、前座空調控制面板、前座空調控制模組、儀表板單元 |
| BDC 2 |  | 7.5 A | BDC |
| MODULE 2 |  | 10 A | CCU、DCU、煞車燈開關 |
| POWERHANDLE |  | 15 A | 方向盤傾斜與伸縮調節裝置 |
| SPARE (B+) |  | 15 A | 備用電源 (B+) |
| REAR A/C |  | 10 A | 後座空調控制模組 |
| CHILD LOCK |  | 15 A | 兒童鎖定/解鎖繼電器 |
| MULTIMEDIA |  | 25 A | CCNC 主機 |
| MODULE 4 |  | 10 A | 地板控制台 UVC 開關、AMP、指紋辨識模組、智慧型手機無線充電器模組、USB 連接器組件、駕駛座電動座椅模組、第三排座椅開關（LH/RH）、ICC 模組、第二排電動座椅模組（LH/RH）、第三排電動座椅模組， [附按摩功能] 第二排座椅LH/RH控制單元， [附 VIP 按摩] 第二排座椅LH/RH按摩開關、頭燈LH/RH、防撞墊開關、頂棚控制台燈、電致變色後視鏡、數據鏈接接頭、CCNC 主機、前座空調控制面板、前座空調控制模組 |
| CLUSTER |  | 7.5 A | 儀表板單元、抬頭顯示器 |
| IG3 2 |  | 10 A | BMS 控制模組 |
| USB CHARGER 5 |  | 20 A | USB 連接器組件 |
| S/HEATER RR RH |  | 20 A | 第二加熱器/空氣通風控制模組 |
| MODULE 6 |  | 7.5 A | LH/RH前大燈、交流電逆變器插座、逆變器主機、12V 鋰電池輔助電源 |
| TAILGATE OPEN |  | 10 A | 尾門開啟繼電器 |
| SUNROOF 1 |  | 20 A | 前車頂天窗控制模組 |
| MODULE 8 |  | 10 A | 多功能開關、駕駛座電動窗模組、第二排安全帶扣開關（LH/RH） |
| MDPS 2 |  | 7.5 A | MDPS 單元 |
| 保險絲保險絲名稱 符號 受保護電路 額定值 | |||
| MODULE 1 |  | 10 A | BDC、CCU、DCU、ADAS 單元（停車）、AMP、緊急呼叫開關（俄羅斯）、CCNC 主機 |
| P/SEAT PASS |  | 30 A | 乘客電動座椅模組、乘客繼電器單元、乘客電動座椅開關 |
| AMP |  | 25 A | AMP |
| WASHER |  | 15 A | 多功能開關 |
| wireless DCU |  | 10 A | DCU |
| BDC 1 |  | 10 A | 前/後 UWB 單元（LH/RH）、UWB 單元（主/從）、駕駛座車門外把手、BDC |
| HEATED MIRROR |  | 7.5 A | 駕駛座/乘客座電動外後視鏡 |
| AIR BAG 1 |  | 10 A | SRS 控制模組 |
| USB CHARGER 6 |  | 15 A | USB 連接器組件 |
| P/SEAT RR RH 2 |  | 25 A | 第二排座椅RH側步入式通訊開關（椅墊/傾斜），第二排電動座椅模組RH側 |
| P/WINDOW RH |  | 30 A | [左駕] 乘客安全電動車窗模組，[右駕] 駕駛座安全電動車窗模組， [含安全功能] 後座安全電動窗模組（RH），[不含安全功能] 後座電動窗開關（RH） |
| MODULE 5 |  | 7.5 A | BDC，左右接線盒 (RLY.4) |
| P/SEAT RR RH 1 |  | 25 A | [含電動座椅] 第二排電動座椅模組 RH，[7P] 第二排座椅按摩單元 RH，[8P] 第二排座椅 RH 步入式及折疊開關，第二排座椅 RH 步入式通訊開關（椅墊/傾斜） [附第二排座椅折疊及步入功能 - 8P] 第二排座椅RH側步入及折疊開關 |
| S/HEATER FRT |  | 25 A | 第一排座椅加熱/通風控制模組 |
| SUNROOF 2 |  | 20 A | 後車頂天窗控制模組 |
| MODULE 3 |  | 10 A | 全輪驅動電子控制模組 (AWD ECM)、前視攝影機、ADAS 駕駛輔助模組、ADAS 停車輔助模組、前後LH/RH轉角雷達、前雷達、中控台開關（駕駛側）、方向盤傾斜與伸縮調節裝置、防撞墊開關 |
| P/SEAT DRV 1 |  | 30 A | 駕駛座電動座椅模組、駕駛座電動座椅開關 |
| P/WINDOW LH |  | 30 A | [左駕] 駕駛座安全電動車窗模組、[右駕] 乘客座安全電動車窗模組、 [含安全功能] 後座安全電動窗模組（LH），[不含安全功能] 後座電動窗開關（LH） |
| AIR BAG 2 |  | 10 A | SRS 控制模組 |
| DOOR LOCK |  | 20 A | 車門鎖定/解鎖繼電器 |
| P/SEAT RR LH |  | 25 A | [附電動座椅] 第二排LH側電動座椅模組，[7P] 第二排LH側座椅按摩單元，[8P] 第二排RH側座椅進出及折疊開關，第二排LH側座椅進出通訊開關（椅墊/傾斜） [含第二排折疊及步入功能 - 8P] 第二排座椅LH步入及折疊開關 |
| P/SEAT DRV 2 |  | 10 A | 駕駛座腰部支撐單元 |
保險絲
保險絲名稱
符號
受保護電路 額定值
 | 7.5 A |
 | 30 A |
START
BDC、VPC
INVERTER
逆變器單元
