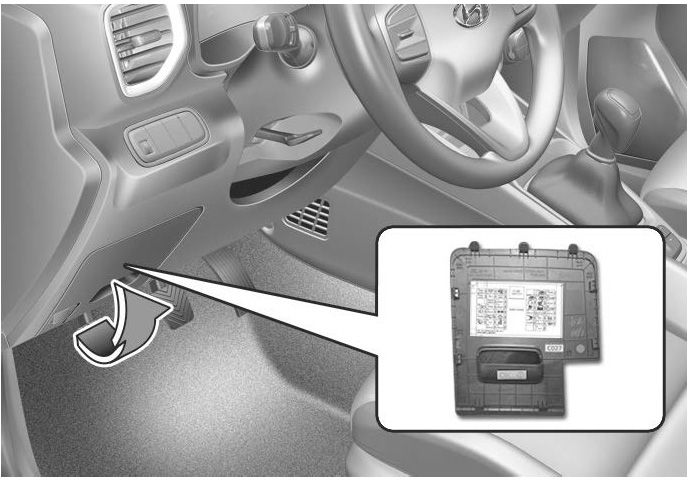

駕駛側保險絲面板
在保險絲/繼電器盒蓋內側，您可找到說明保險絲/繼電器名稱與容量的保險絲/繼電器標籤。
資訊本手冊內的保險絲面板說明可能並非完全適用您的車輛。所有資訊以付印當時為準。檢查您車輛的保險絲盒時，請參閱保險絲盒標籤。

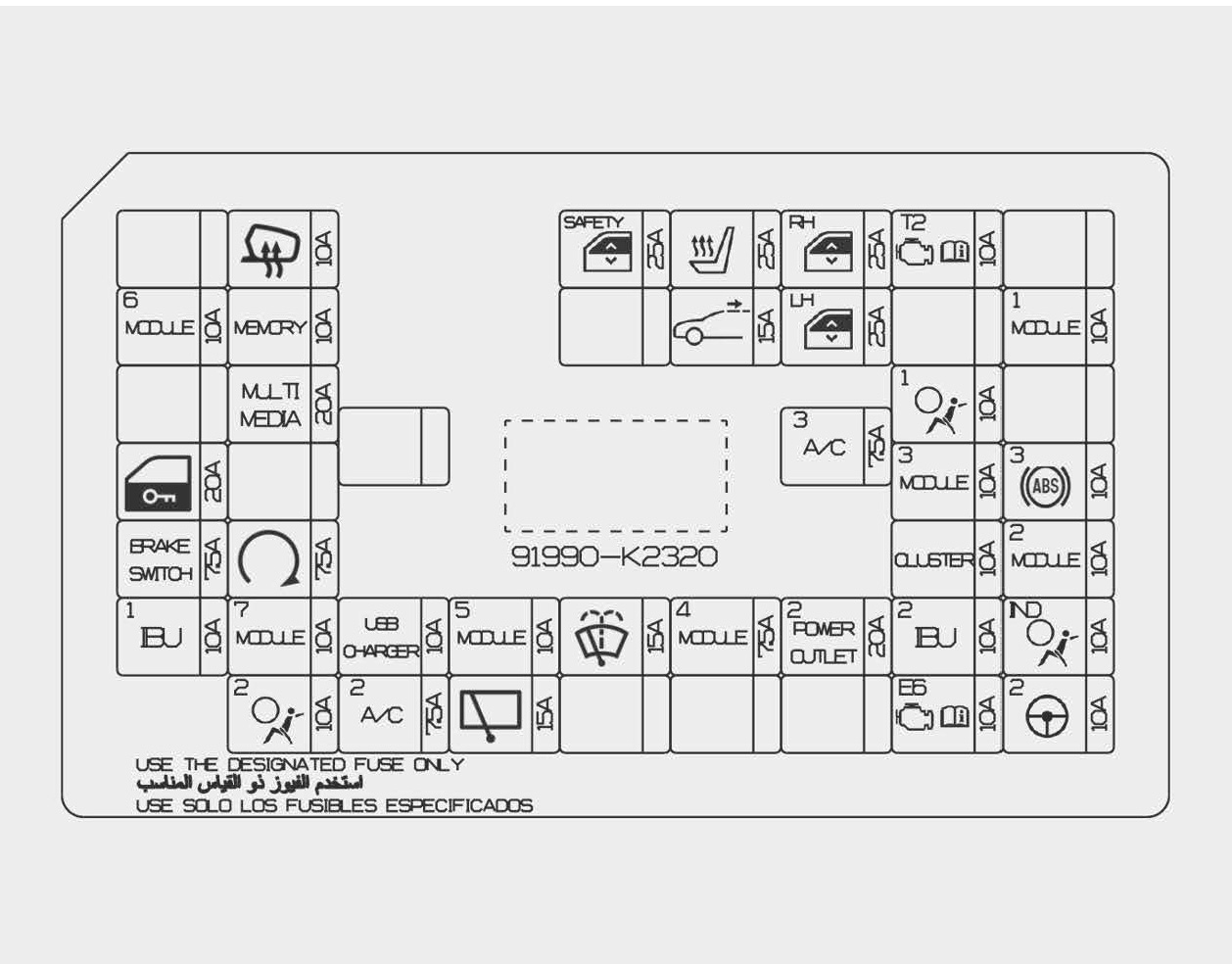

駕駛側保險絲面板
| 保險絲名稱 | 符號 | (A) | 保護的電路 |
| HEATED MIRROR | | 10A | 駕駛側/乘客側車外後視鏡、A/C 控制模組、加熱車門後視鏡 |
| SAFETY P/WINDOW | | 25A | 駕駛側安全電動窗模組 |
| S/HEATER | | 25A | 前座加溫器控制模組 |
| P/WINDOW RH | | 25A | 電動窗主開關、乘客側電動窗開關 |
| TCU2 | | 10A | 變速箱檔位開關、倒車燈開關 |
| MODULE 6 | | 10A | 資料連結接頭、鑰匙互鎖電磁開關 |
| MEMORY | | 10A | A/C 控制模組、儀錶組、E-CALL 模組 |
| SUNROOF | | 15A | 天窗馬達 |
| P/WINDOW LH | | 25A | 電動窗主開關、乘客側電動窗開關 |
| MODULE 1 | | 10A | 煞車燈開關、ATM 排檔桿 |
| MULTIMEDIA | | 20A | 音響、A/V 和導航主機 |
| AIR BAG 1 | | 10A | SRS 控制模組 |
| A/C 3 | | 7.5A | 鼓風機馬達、A/C 控制模組 |
| DOOR LOCK | | 20A | 尾門開鎖繼電器、車門上鎖/開鎖繼電器 |
駕駛側保險絲面板
| 保險絲名稱 | 符號 | (A) | 保護的電路 |
| MODULE 3 | | 10A | A/V 和導航主機、音響、前座加溫器控制模組、頭燈、前中控台開關、防撞墊開關、電子防眩後視鏡、A/C 控制模組 |
| ABS 3 | | 10A | E/R 接線盒(多功能檢測接頭)、 ESP 控制模組 |
| BRAKE SWITCH | | 7.5A | IBU、煞車燈開關 |
| START | | 7.5A | [配備防盜警報器] 防盜警報繼電器 [未配備防盜警報器且未配備智慧型鑰匙] 點火鎖和離合器開關[未配備防盜警報器但配備智慧型鑰匙] IBU、ECM/PCM、變速箱檔位開關、 E/R 接線盒(啟動繼電器) |
| CLUSTER | | 10A | 儀錶組 |
| MODULE 2 | | 10A | IBU、防撞墊開關、前視攝影機 |
| IBU 1 | | 10A | IBU |
| MODULE 7 | | 10A | 電動車外後視鏡開關、IBU、A/V 和導航 主機、音響、E-CALL 模組 |
| USB CHARGER | | 10A | UBS 充電接頭 |
| MODULE 5 | | 10A | 前座加溫器控制模組 |
| WASHER | | 15A | 多功能開關 |
駕駛側保險絲面板
| 保險絲名稱 | 符號 | (A) | 保護的電路 |
| MODULE 4 | | 7.5A | IBU |
| POWER OUTLET 2 | | 20A | 電源插座 |
| IBU 2 | | 10A | IBU |
| A/BAG IND | | 10A | 儀錶組、中央儀錶開關 |
| AIR BAG 2 | | 10A | SRS 控制模組 |
| A/C 2 | | 7.5A | E/R 接線盒(鼓風機繼電器)、A/C 控制模組 |
| WIPER RR | | 15A | E/R 接線盒(後雨刷繼電器)、後雨刷馬達 |
| ECU 6 | | 10A | ECM/PCM |
| MDPS 2 | | 10A | MDPS 單元 |

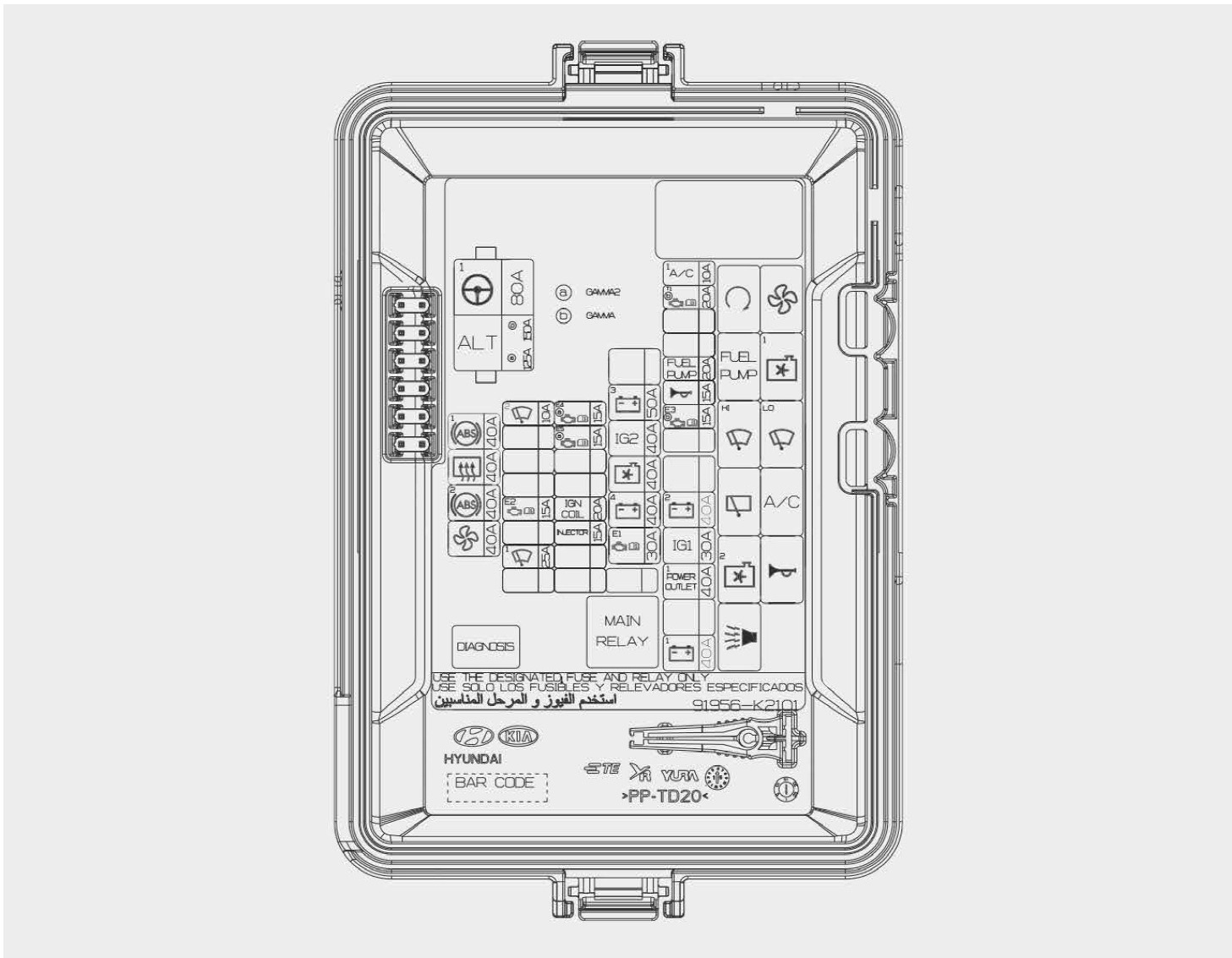

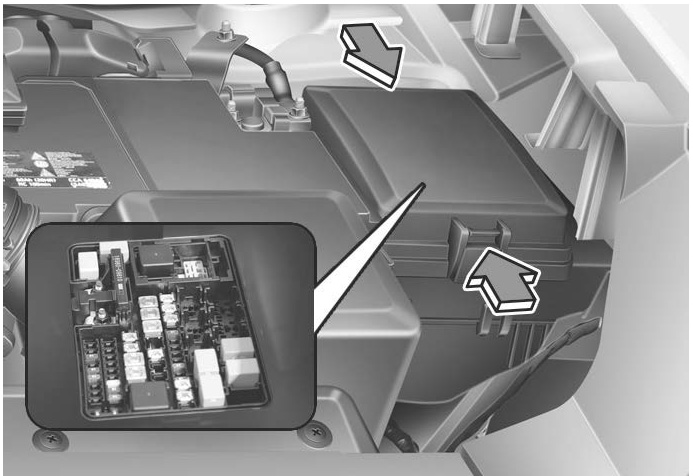

引擎室保險絲面板
在保險絲/繼電器盒蓋內側，您可找到說明保險絲/繼電器名稱與容量的保險絲/繼電器標籤。
資訊 本手冊內的保險絲面板說明可能並非完全適用您的車輛。所有資訊以付印當時為準。檢查您車輛的保險絲面板時，請參閱保險絲面板標籤。
引擎室保險絲面板
| 保險絲名稱 | 符號 | (A) | 保護的電路 |
| MDPS1 | | 80A | MDPS 單元 |
| ALT | | 125A | G4FM：發電機 保險絲：ABS1、ABS2、後窗除霧器、鼓風機 |
| 150A | G4FG：發電機 保險絲：ABS1、ABS2、後窗除霧器、鼓風機 |
| ABS1 | | 40A | ESP 控制模組 |
| REAR HEATED | | 40A | ICU 接線盒(後窗除霧器繼電器) |
| ABS2 | | 40A | ESP 控制模組 |
| BLOWER | | 40A | E/R 接線盒(鼓風機繼電器) |
| FRT WIPER 2 | | 10A | IBU、E/R 接線盒(前雨刷繼電器) |
| ECU2 | | 15A | ECM、PCM |
| FRT WIPER 1 | | 25A | 前雨刷馬達、E/R 接線盒(前雨刷繼電器) |
| ECU4 | | 15A | [G4FM] ECM、PCM |
| ECU5 | | 15A | [G4FM] ECM、PCM |
| IGN COIL | | 20A | 點火線圈#1/#2/#3/#4、[G4FG]冷凝器 |
| INJECTOR | | 15A | ECM/CPM、E/R 接線盒(燃油泵浦繼電器)、 噴油嘴#1/#2/#3/#4 |
| B+3 | | 50A | ICU 接線盒(保險絲：天窗、安全電動窗、座椅加溫器、繼電器：電動窗繼電器) |
| IG2 | | 40A | E/R 接線盒(啟動繼電器)、 [配備智慧型鑰匙] PDM 繼電器盒(IG2 繼電器) [未配備智慧型鑰匙] 點火開關 |
引擎室保險絲面板
| 保險絲名稱 | 符號 | (A) | 保護的電路 |
| C/FAN | | 40A | E/R 接線盒(冷卻風扇繼電器) |
| B+4 | | 40A | ICU接線盒(長期負載鎖定繼電器、保險絲：多媒體、記憶、煞車開關、IBU1、模組6、車門鎖、氣囊2) |
| ECU1 | | 30A | E/R 接線盒(保險絲：ECU4、ECU5、繼電器：主繼電器) |
| A/CON1 | | 10A | E/R 接線盒(冷氣繼電器) |
| TCU1 | | 20A | [G4FG] PCM |
| FUELPUMP | | 20A | E/R 接線盒(燃油泵浦繼電器) |
| HORN | | 15A | E/R 接線盒(喇叭繼電器、防盜警報喇叭繼電器) |
| ECU3 | | 15A | [G4FG] ECM/PCM |
| B+2 | | 40A | ICU 接線盒(IPS_2、IPS_4、IPS_6、IPS_9、IPS_10) |
| IG1 | | 30A | [配備智慧型鑰匙] PDM 繼電器盒(IG1/ACC 繼電器) [未配備智慧型鑰匙] 點火開關 |
| POWER OUTLET1 | | 40A | ICU 接線盒(電源插座繼電器) |
| B+1 | | 40A | ICU 接線盒(IPS_1、IPS_3、IPS_5、IPS_11、IPS_7、IPS_8) |
