木床貨斗的螺栓螺帽檢查

因木床貨斗的直、橫樑材質為天然木材，易受氣候 (熱→縮小，濕→膨脹) 影響有收縮的物理現象；所以鎖在木床上的橫、直樑固定螺栓、螺帽會有鬆弛現象，在回廠保養時(1000公里、10000公里 、20000公里或行駛有異音時)一年時間內必須檢查螺栓、螺帽，必要時給予重新適當鎖緊。

相關位置如下圖所示。

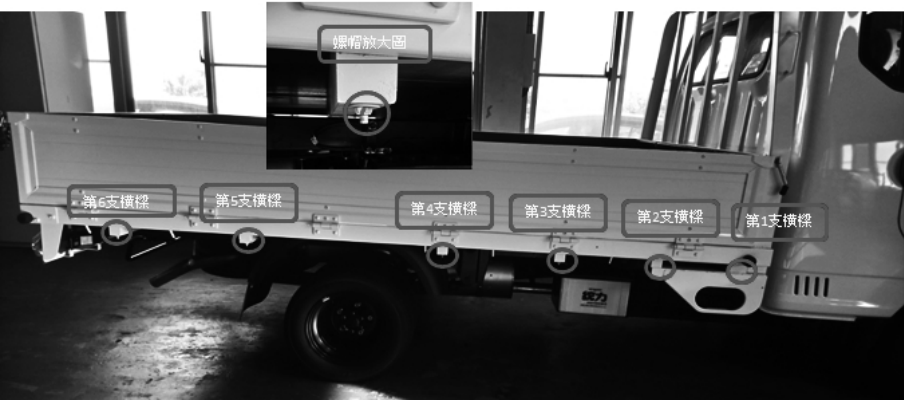

1. 橫樑螺帽M8*1.25左、右對稱共12顆(扭力值:60~100kgf-cm)

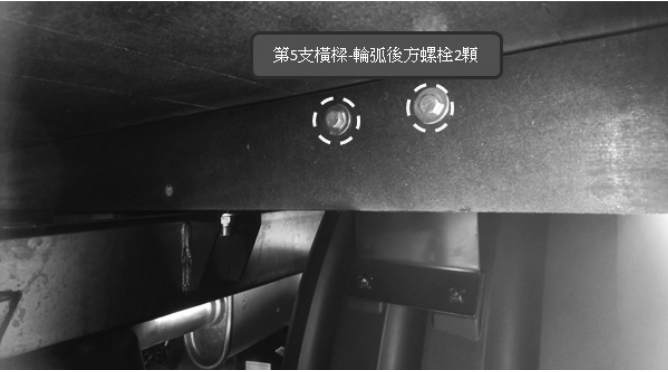

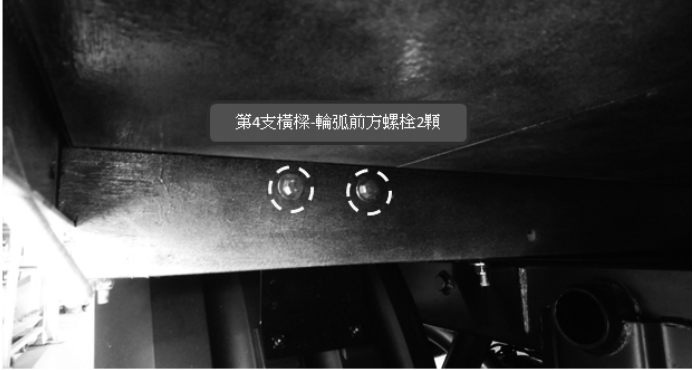

2. 輪弧M8*1.25*65螺栓左、右對稱共8顆(扭力值:60~100kgf-cm)

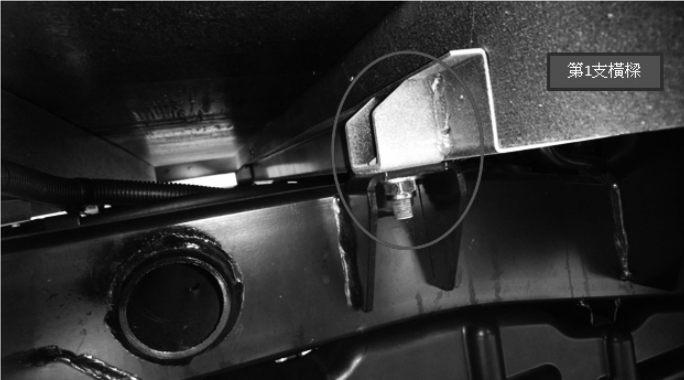

3. STD長貨斗木橫樑(第1支與第5支→鐵件對鎖)底盤直梁固定螺栓M12*1.25共4顆→扭力值:800~950kgf-cm。

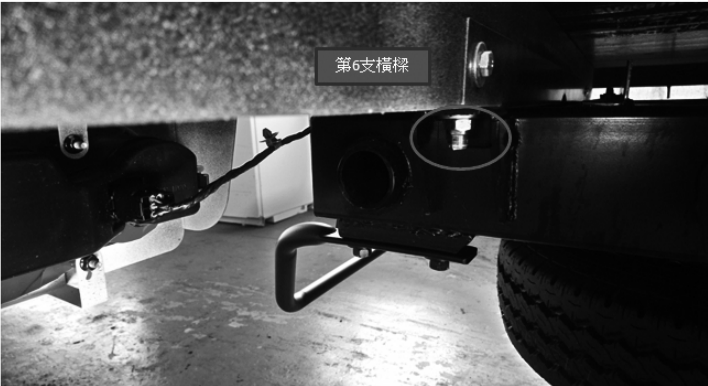

   STD長貨斗木橫樑(第4支與第6支)底盤直梁固定螺栓M12*1.25共4顆→扭力值:280~330kgf-cm。

   SUP短貨斗木橫樑(第1支→鐵件對鎖)底盤直梁固定螺栓M12*1.25共2顆→扭力值:800~950kgf-cm。

   SUP短貨斗木橫樑(第4、5、6支)底盤直梁固定螺栓M12*1.25共6顆→扭力值:280~330kgf-cm。
