安裝兒童防護系統(CRS)

警告

安裝您的兒童防護系統之前，必須：

讀取並遵照兒童防護系統製造商提供的說明。

未遵守所有警告與說明會在意外事故發生時增加嚴重受傷或死亡的危險。

警告

如果車輛的頭枕會妨礙到兒童防護系統正確安裝，個別座椅位置的頭枕必須重新調整或整個拆下。

選擇適合的兒童防護系統與檢查兒童防護系統正確的安裝在乘坐位置後，正確的安裝兒童防護系統一般有三個步驟：

• 正確的將兒童防護系統固定到車輛。所有兒童防護系統必須使用腰部安全帶或腰部/肩部安全帶的腰帶部分或使用ISOFIX 上繫帶與/或ISOFIX 固定器固定到車輛上。
• 確認兒童防護系統牢牢的固定。安裝兒童防護系統到車輛之後，往前及往兩側推拉座椅來確認已經牢牢地固定在座椅上。兒童防護系統使用安全帶固定必須盡量安裝牢固。然而，一些側向的位移是不可避免。當安裝兒童防護系統時，調整車輛的座椅(向上和向下、往前和往後)，以使兒童能夠舒適的乘坐在兒童防系統中。
• 兒童固定在兒童防護系統中。確認依據兒童防護系統製造商的說明將兒童正確的束縛在兒童防護系統中。

小心

在密閉車輛中的兒童防護系統會變得非常熱。為防止燙傷，在您將兒童放在兒童防護系統之前檢查乘坐表面以及安全帶扣。

根據UN 規定，適用於安全帶固定與ISOFIX 兒童防護系統的每個座位 (提供給車主與CRS 製造商的資訊 )

• Yes：適合安裝指定的CRS 類別
• No：不適合安裝指定的CRS 類別
• “-”：不適用
• 本表以LHD 車型為準。除了前乘客座之外，本表適用RHD 車型。對於RHD 車型的前乘客座，請使用乘坐位置編號3 的資訊。

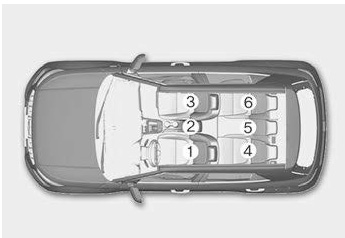

CRS 類別		乘坐位置						乘坐位置
			1 2	3	4	5	6
通用安全帶CRS		-	-	Yes(F、R)	Yes(F、R)	Yes(F、R)	Yes(F、R)	F：前向 R：後向
i-Size CRS	ISOFIX CRF： F2、F2X、R1、R2	-			- No No No No
提籃(ISOFIX 橫向CRS)	ISOFIX CRF： L1、L2	-	-	No	No	No	No
ISOFIX 嬰兒*CRS (*：ISOFIX 嬰兒CRS)	ISOFIX CRF： R1	-	-	No	Yes (R)	No	Yes (R)
ISOFIX 幼童CRS - 較小	ISOFIX CRF： F2、F2X、R2、R2X	-	-	No	Yes1)(F、R)	No	Yes1)(F、R)
ISOFIX 幼童CRS - 較大* (*：非增高墊)	ISOFIX CRF： F3、R3	-	-	No	Yes1)(F、R)	No	Yes1)(F、R)
增高墊 - 窄版	ISO CRF：B2 -		-	No	Yes	No	Yes
增高墊 - 寬版	ISO CRF：B3 -		-	No	No	No	No

備註1)：欲安裝R3、R2X 固定裝置時，必須將駕駛座移到中間位置，然後座椅高度必須上升到最高位置。前乘客座必須移到最前方。

* 如果車輛的頭枕會妨礙CRS 正確安裝，則座椅位置的頭枕必須重新調整或整個拆下。* 切勿將後向兒童防護系統安裝在前乘客座，除非乘客側氣囊已經解除。

依據UN 法規，建議車輛使用的CRS
(適用拉丁美洲 )

• 提供給車主與CRS 製造商的資訊

CRS 製造廠資訊(適用拉丁美洲)

JOIE：http://www.joiebaby.com

兒童使用的ISOFIX 固定器與上繫帶 固定器 (ISOFIX 固定器系統 )

ISOFIX 系統在駕駛時以及在意外事故發生時用來固定兒童防護系統。此系統讓兒童防護系統更易於安裝，並減少不當安裝的可能。ISOFIX 系統使用車上的固定座以及兒童防護系統上的接頭來進行安裝。ISOFIX 系統無需使用安全帶將兒童防護系統固定到後座椅上。

ISOFIX 固定器是內置於車輛內的金屬桿。 每一個ISOFIX 乘座位置都有兩個下固定器，用來連接有下接頭的兒童防護系統。欲在您的車上使用ISOFIX 系統時，您的兒童防護系統必須具備ISOFIX 接頭。(ISOFIX 兒童防護系統僅在符合ECE-R44或ECE-R129 要求的車輛專用或通用型核准時才可安裝。)

兒童防護系統的製造商將為您提供如何將兒童防護系統的接頭用於ISOFIX 固定器的說明。

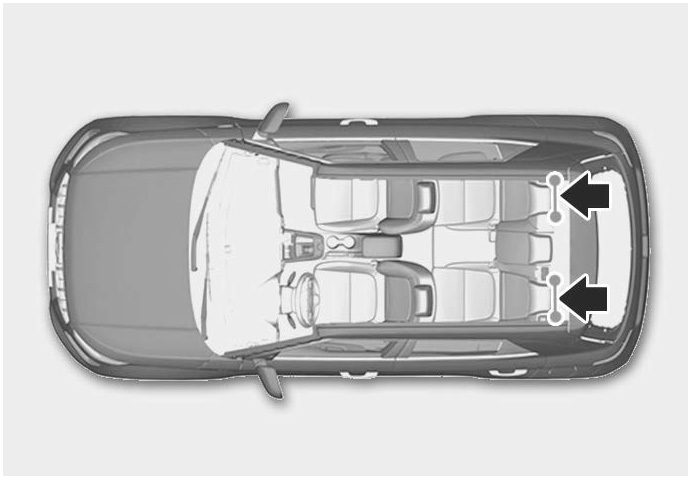

左後和右後外側座椅位置配備有ISOFIX固定器。其位置如圖中所示。後中央座椅位置未配備ISOFIX 固定器。

警告

不可嘗試使用ISOFIX 固定器將兒童防護系統安裝到後中央座椅位置。此座椅未提供ISOFIX 固定器。安裝在後座中央位置的兒童防護系統若使用外側座椅固定器，會損壞固定器。

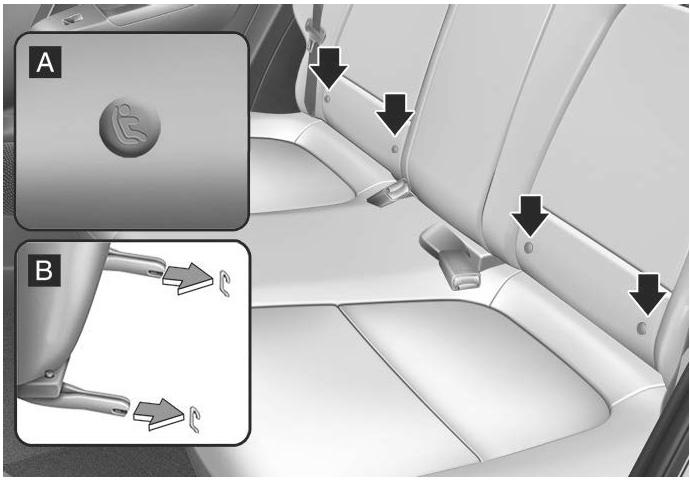

ISOFIX 固定器符號位於左和右後座墊，以標示車上的ISOFIX 固定器位置(參閱圖中的箭頭)。

二個後外側座椅在後座椅背面均配備有一組ISOFIX 固定器以及對應的上繫帶固定器。

(符合ECE-R44 或ECE-R129 通用型核可的兒童防護系統需要另外使用連接到後座椅後側的上繫帶固定。)

ISOFIX 固定器位於左和右外側後座椅的椅背和座墊之間。

欲使用ISOFIX 固定器時，請將ISOFIX 固定器蓋的上部推開。

使用 “ISOFIX 固定器系統 ” 固定兒童 防護系統

在任一後座椅外側位置安裝ISOFIX 相容的兒童防護系統：

1. 將安全帶扣從ISOFIX 固定器上移開。
2. 移開固定器上會妨礙兒童防護系統與ISOFIX 固定器之間連接的其他物品。
3. 將兒童防護系統放在車輛座椅上，然後依據兒童防護系統製造商提供的說明，將座椅安裝到ISOFIX 固定器。
4. 請依照兒童防護系統製造商的說明，將兒童防護系統的ISOFIX 接頭正確安裝與連接到ISOFIX 固定器。

警告

當使用ISOFIX 系統時採取以下預防措施：

• 閱讀並遵守兒童防護系統所提供的所有安裝說明。
• 要避免兒童拿到並且被未縮回的安全帶纏住，必須扣住所有未乘坐人員的後安全帶，並將未縮回的安全帶織帶放在兒童背後。如果肩部安全帶纏繞兒童的頸部且安全帶收緊時，兒童可能被勒住。
• 切勿將多個兒童防護系統安裝到一個固定器上。這可能會導致固定座或接頭鬆脫或斷裂。
• 發生意外後，務必由經銷商檢查ISOFIX 系統。意外事故可能損壞ISOFIX 系統，而且可能無法正確的固定兒童防護系統。

使用 “上繫帶固定器 ” 系統安裝兒童防護系統

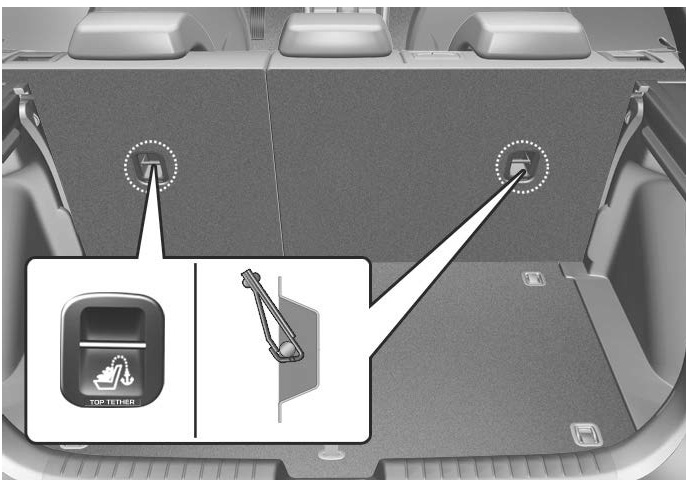

兒童防護系統的上繫帶固定器位於椅背後方。

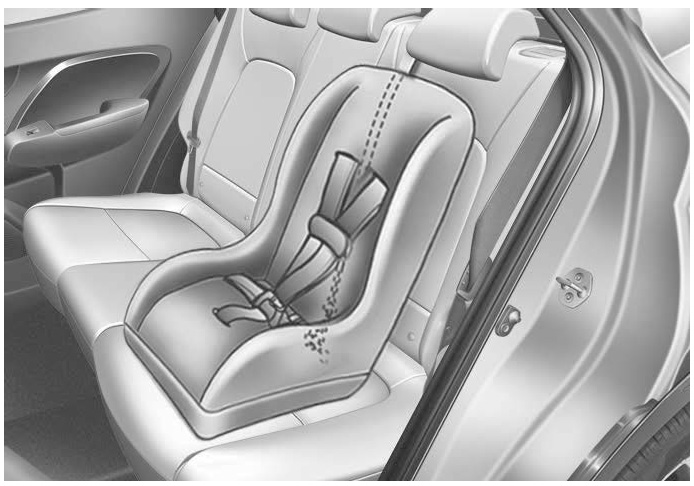

1. 將兒童防護系統繫帶繞過椅背。對於配備可調整頭枕的車輛，將繫帶繞過頭枕下方，並位於頭枕支柱之間，否則將繫帶繞過椅背上方。
2. 將上繫帶連接到上繫帶固定器，然後依照兒童防護系統製造商的指示，將兒童防護系統確實固定到座椅上。

警告

當安裝上繫帶時要採取以下預防措施：

• 閱讀並遵守兒童防護系統系統所提供的所有安裝說明。
• 切勿安裝超過一組以上的兒童防護系統到一個ISOFIX 上繫帶固定器上。這樣會造成固定座或接頭鬆脫或斷裂。
• 不可將上繫帶安裝到任何非正確的上繫帶固定器。如果連接到非正確的上繫帶固定器，將無法正常作用。
• 兒童防護系統固定器的設計僅可承受正確安裝的兒童防護系統的負載。
• 無論如何都不可將固定器用於成人安全帶或安全束帶或用於將其他物品或設備固定到車輛上。

使用腰部 /肩部安全帶固定兒童防護系統

當未使用ISOFIX 系統時，所有兒童防護系統都必須使用腰部/肩部安全帶的腰部安全帶固定到後座椅。

使用腰部/肩部安全帶安裝兒童防護系統

欲將兒童防護系統安裝在後座時，執行下列操作：

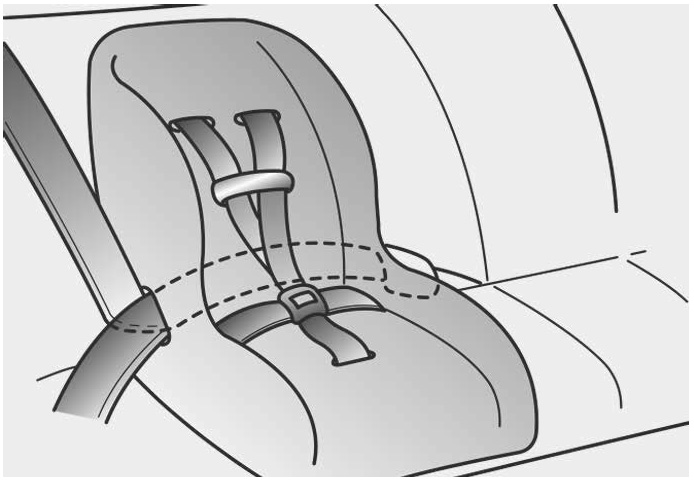

1. 將兒童防護系統放在後座，並依據兒童防護系統製造商的說明，將腰部/肩部安全帶繞過或穿過兒童防護系統。確認安全帶未扭轉。

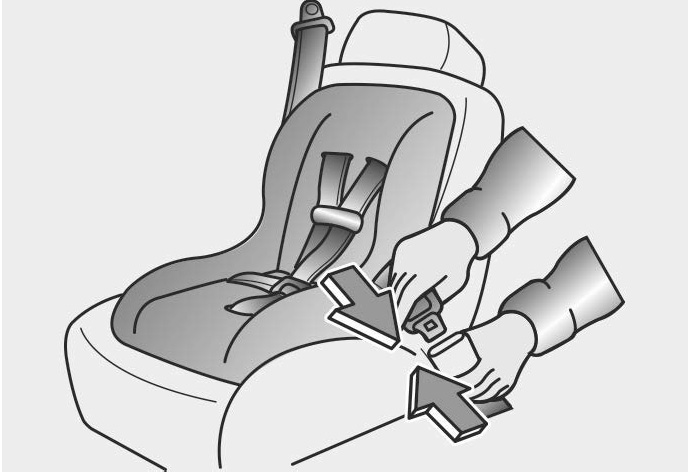

2. 將腰部/肩部安全帶的金屬插片插入帶扣。確認是否聽到明顯的 “卡嗒” 聲。

資訊

使用後中央安全帶時，必須參閱本章的“後中央安全帶”。

資訊

將釋放按鈕放置於緊急狀況時容易找到的位置。

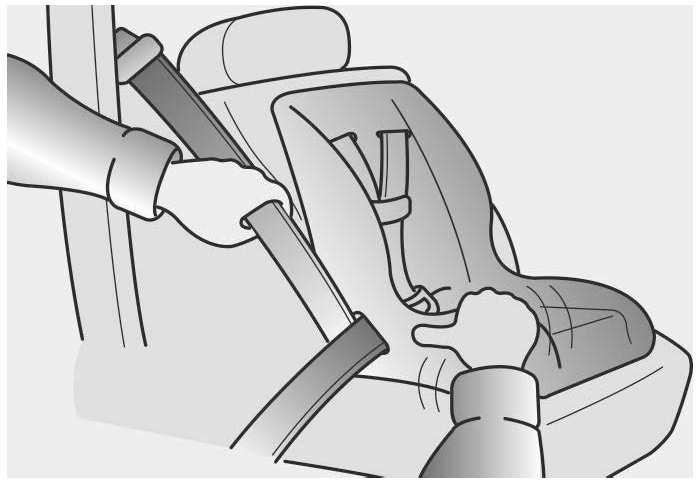

1. 當肩部安全帶縮回進入捲帶器時，將兒童防護系統往下壓，以儘量消除安全帶的鬆弛。
2. 推拉兒童防護系統，確認安全帶已牢牢固定。

如果CRS 製造商指示或建議搭配使用上繫帶和腰部/肩部安全帶，請參閱使用 “ISOFIX 固定器系統” 固定兒童防護系統。 欲拆下兒童防護系統時，按下安全帶扣的釋放按鈕，然後將腰部/肩部安全帶從兒童防護系統中拉出，讓安全帶完全捲回。
