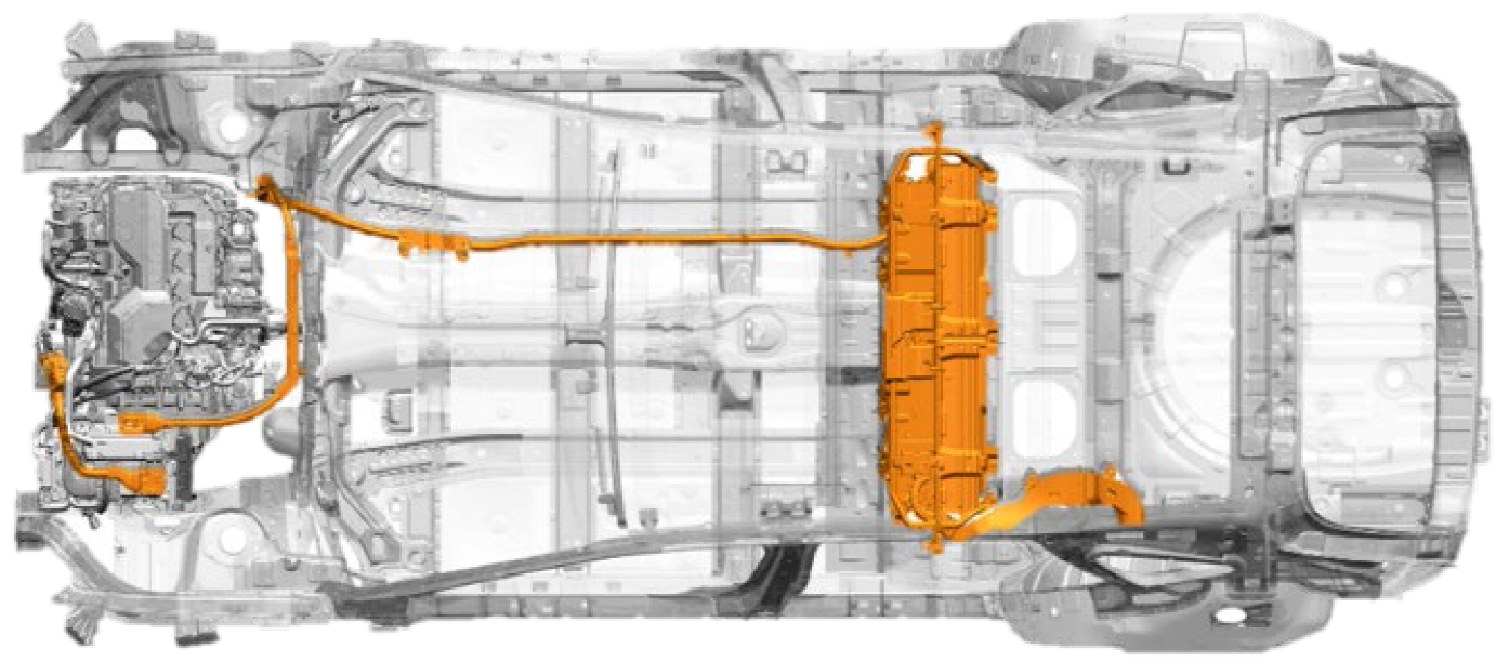

橘色高壓電線配置

依據美國汽車工程協會(SAE)標準，高壓電線以橘色標示。

電線行經車輛底板，並將高壓電池連接到HPCU、馬達、LDC、逆變器、A/C壓縮機和其他位於車輛前方的高壓組件。

引擎室內、底板電池室中存在的橘色電線或車輛下方的高壓電線，表示車輛為電動車輛。

小心

• 未先停用高壓系統之前，不可切斷或拆開高壓橘色電線和接頭(參閱“停用直接的危險物/安全法規”)。
• 裸露的電纜或電線可能在車內或車外可見。停用系統之前，不可接觸金屬底盤電線、電纜、接頭或任何電氣組件，以及；或和車輛底盤短路。

未遵照這些說明會因為觸電而造成嚴重的人員受傷或死亡。
