安裝兒童防護系統(CRS)
警告安裝您的兒童防護系統之前，必須：
閱讀並遵照兒童防護系統製造廠提供的說明。
未遵守所有警告和說明可能會在意外事故發生時增加嚴重受傷或死亡的危險。
警告如果車輛的頭枕會妨礙到兒童防護系統正確安裝，個別座椅位置的頭枕必須重新調整或整個拆下。

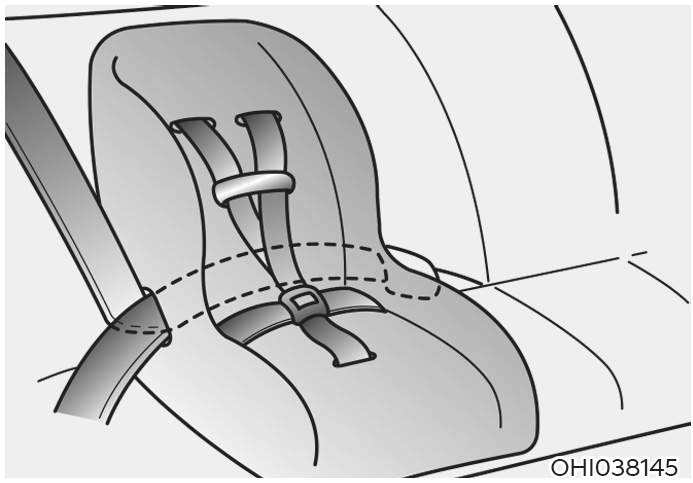

選擇適合的兒童防護系統並確認兒童防護系統正確配合乘坐位置之後，正確的安裝一般有三個步驟：
- 正確將兒童防護系統固定到車輛。所有的兒童防護系統必須使用腰帶、腰部/肩部安全帶的腰帶部分，或使用ISOFIX上繫帶、ISOFIX 固定器和/或支撐腳座固定到車輛。
- 確認兒童防護系統確實固定。兒童防護系統安裝到車輛後，往前及往兩側推拉座椅，以確認是否確實固定在座椅。使用安全帶固定的兒童防護系統必須盡可能牢固安裝。然而，一些側向位移不可避免。 安裝兒童防護系統時，調整車輛的座椅和椅背(向上和向下，往前和往後)，以使兒童能夠舒適乘坐在兒童防護系統。
- 將兒童固定在兒童防護系統。依據兒童防護系統製造廠的說明，確認兒童正確固定在兒童防護系統。
小心在密閉車輛內的兒童防護系統可能會變得非常熱。為了防止燙傷，將兒童放在兒童防護系統之前，檢查乘坐表面以及帶扣。
依據UN 規定，適用於安全帶固定和ISOFIX 兒童防護系統的每個乘坐位置
(供箱型車型(3、5、6 座)使用者和CRS 製造廠使用的資訊)
- Yes：適合安裝指定的CRS 類別
- No：不適合安裝指定的CRS 類別
- “-”：不適用
本表以LHD 車型為準。除了前乘客座之外，本表適用RHD 車型。
對於RHD 車型的前乘客座，請使用乘坐位置編號3 的資訊。
| CRS 類別 | 乘坐位置 | ||||||
| 1、2 | 3 | 4 | 5 | 6 | |||
| 氣囊ON | 氣囊OFF | ||||||
| 通用安全帶固定式CRS | 所有的體重組別 | YesF、R | - No No No | YesF、R | |||
| i-Size CRS | ISOFIX CRF： F2、F2X、R1、R2 | - No No No No No | |||||
| 提籃 (ISOFIX 橫向CRS) | ISOFIX CRF： L1、L2 | - No No No No No | |||||
| ISOFIX 嬰兒* CRS (*：ISOFIX 嬰兒CRS) | ISOFIX CRF： R1 | - No No No No No | |||||
| ISOFIX 幼童CRS - 較小 | ISOFIX CRF： F2、F2X、R2、R2X | - No No No No No | |||||
| ISOFIX 幼童CRS - 較大* (*：非輔助座椅) | ISOFIX CRF： F3、R3 | - No No No No No | |||||
| 輔助座椅 - 窄版 | ISO CRF：B2 | - No No No No No | |||||
| 輔助座椅 - 寬版 | ISO CRF：B3 | - No No No No No | |||||
F：前向、R：後向

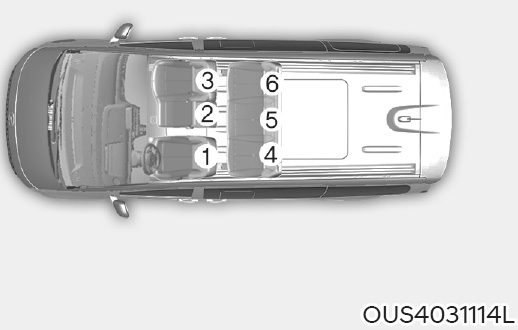

| 座椅編號 | 在車內的位置 | 6 座箱型車型乘坐位置 |
| 1 | 左前 |  |
| 2 | 前中 | |
| 3 | 右前 | |
| 4 | 第二排左側 | |
| 5 | 第二排中央 | |
| 6 | 第二排右側 |
如果車輛頭枕妨礙CRS 的正確安裝，則乘坐位置的頭枕必須重新調整或完全拆下 除非氣囊已經停用，否則不可在前乘客座安裝後向兒童防護系統。
3 座車型沒有編號4、5、6 的座椅。
依據UN 規定，適用於安全帶固定和ISOFIX 兒童防護系統的每個乘坐位置
(供7 座車型使用者和CRS 製造廠使用的資訊)
- Yes：適合安裝指定的CRS 類別
- No：不適合安裝指定的CRS 類別
- “-”：不適用
本表以LHD 車型為準。除了前乘客座之外，本表適用RHD 車型。
對於RHD 車型的前乘客座，請使用乘坐位置編號3 的資訊。
| CRS 類別 | 乘坐位置 | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||
| 氣囊ON | 氣囊OFF | ||||||||
| 通用安全帶固定式CRS | 所有的 體重組別 | - | No | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) |
| i-Size CRS | ISOFIX CRF：F2、F2X、R1、R2 | - | No | No | No | No | No | No | No |
| 提籃 (ISOFIX 橫向CRS) | ISOFIX CRF：L1、L2 | - | No | No | No | No | No | No | No |
| ISOFIX 嬰兒* CRS (*：ISOFIX 嬰兒CRS) | ISOFIX CRF：R1 | - | No | No | Yes(R) | Yes(R) | No | No | No |
| ISOFIX 幼童CRS - 較小 | F2、F2X、R2、ISOFIX CRF：R2X | - | No | No | Yes(F、R) | Yes(F、R) | No | No | No |
| ISOFIX 幼童CRS - 較大* (*：非輔助座椅) | ISOFIX CRF：F3、R3 | - | No | No | Yes(F、R) | Yes(F、R) | No | No | No |
| 輔助座椅 - 窄版 | ISO CRF：B2 | - | No | No | Yes | Yes | No | No | No |
| 輔助座椅 - 寬版 | ISO CRF：B3 | - | No | No | Yes | Yes | No | No | No |
F：前向、R：後向

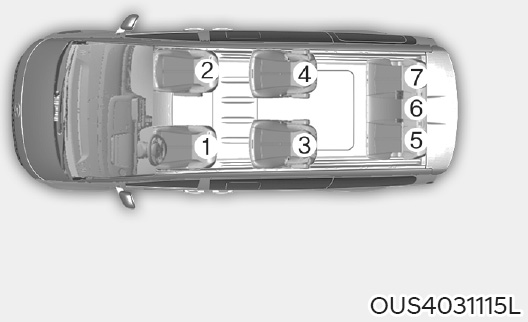

| 座椅編號 | 在車內的位置 | 7 座箱型車型乘坐位置 |
| 1 | 左前 |  |
| 2 | 右前 | |
| 3 | 第二排左側 | |
| 4 | 第二排右側 | |
| 5 | 第三排左側 | |
| 6 | 第三排中央 | |
| 7 | 第三排右側 |
如果車輛頭枕妨礙CRS 的正確安裝，則乘坐位置的頭枕必須重新調整或完全拆下 除非氣囊已經停用，否則不可在前乘客座安裝後向兒童防護系統。
依據UN 規定，適用於安全帶固定和ISOFIX 兒童防護系統的每個乘坐位置
(供8、9 座車型使用者和CRS 製造廠使用的資訊)
- Yes：適合安裝指定的CRS 類別
- No：不適合安裝指定的CRS 類別
- “-”：不適用
本表以LHD 車型為準。除了前乘客座之外，本表適用RHD 車型。
對於RHD 車型的前乘客座，請使用乘坐位置編號3 的資訊。
| CRS 類別 | 乘坐位置 | |||||||||
| 1、2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |||
| 氣囊ON | 氣囊OFF | |||||||||
| 通用安全帶固定式CRS | 所有的 體重組別 | - No | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | |
| i-Size CRS | ISOFIX CRF：F2、F2X、R1 | - NoNo NoNoNoNoNo No | ||||||||
| 提籃 (ISOFIX 橫向CRS) | ISOFIX CRF： L1、L2 | - NoNo NoNoNoNoNo No | ||||||||
| ISOFIX 嬰兒* CRS (*：ISOFIX 嬰兒CRS) | ISOFIX CRF：R1 | Yes(R) | - NoNo NoNoNo No | Yes(R) | ||||||
| ISOFIX 幼童CRS - 較小 | ISOFIX CRF： F2、F2X | Yes(F、R) | - NoNo NoNoNo No | Yes(F、R) | ||||||
| ISOFIX 幼童CRS - 較大* (*：非輔助 座椅) | ISOFIX CRF： F3、R3 | - NoNo | Yes(F、R) | No | Yes(F、R) | No | No | No | ||
| 輔助座椅 - 窄版 | ISO CRF：B2 | - NoNo YesNoYesNoNo No | ||||||||
| 輔助座椅 - 寬版 | ISO CRF：B3 | - NoNo YesNoYesNoNo No | ||||||||
F：前向、R：後向

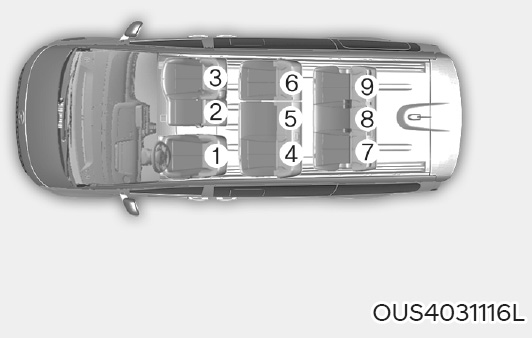

| 座椅編號 | 在車內的位置 | 8、9 座箱型車型乘坐位置 |
| 1 | 左前 |  |
| 2 | 前中 | |
| 3 | 右前 | |
| 4 | 第二排左側 | |
| 5 | 第二排中央 | |
| 6 | 第二排右側 | |
| 7 | 第三排左側 | |
| 8 | 第三排中央 | |
| 9 | 第三排右側 |
如果車輛頭枕妨礙CRS 的正確安裝，則乘坐位置的頭枕必須重新調整或完全拆下 除非氣囊已經停用，否則不可在前乘客座安裝後向兒童防護系統。
8 座車型沒有編號2 的座椅。
依據UN 規定，適用於安全帶固定和ISOFIX 兒童防護系統的每個乘坐位置
(供9 座豪華車型使用者和CRS 製造廠使用的資訊)
- Yes：適合安裝指定的CRS 類別
- No：不適合安裝指定的CRS 類別
- “-”：不適用
- 本表以LHD 車型為準。除了前乘客座之外，本表適用RHD 車型。
對於RHD 車型的前乘客座，請使用乘坐位置編號3 的資訊。
| CRS 類別 | 乘坐位置 | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |||
| 氣囊ON | 氣囊OFF | ||||||||||
| 通用安全帶 固定式CRS | 所有的體重組別 | - No | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | |
| i-Size CRS | ISOFIX CRF：F2、F2X、R1 | - | No | No | No | No | No | No | No | No | No |
| 提籃 (ISOFIX 橫向CRS) | ISOFIX CRF：L1、L2 | - NoNoNoNoNoNoNoNo No | |||||||||
| ISOFIX 嬰兒* CRS (*：ISOFIX嬰兒CRS) | ISOFIX CRF：R1 | - | No | No | Yes(R) | Yes(R) | Yes(R) | Yes(R) | No | No | No |
| ISOFIX 幼童CRS - 較小 | ISOFIX CRF：F2、F2X | - | No | No | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | No | No | No |
| ISOFIX 幼童CRS - 較大* (*：非輔助 座椅) | ISOFIX CRF：F3、R3 | - | No | No | Yes(F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | No | No | No |
| 輔助座椅 - 窄版 | ISO CRF：B2 | - | No | No | Yes | Yes | Yes | Yes | No | No | No |
| 輔助座椅 - 寬版 | ISO CRF：B3 | - | No | No | Yes | Yes | Yes | Yes | No | No | No |
F：前向、R：後向

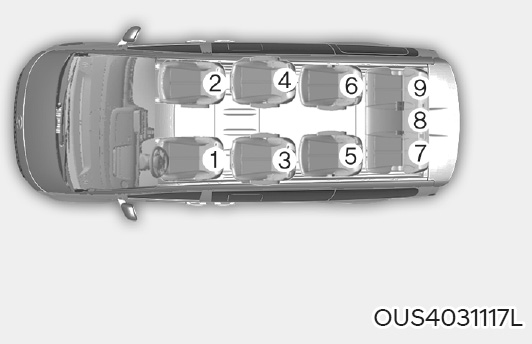

| 座椅編號 | 在車內的位置 | 9 座箱型車型乘坐位置 |
| 1 | 左前 |  |
| 2 | 右前 | |
| 3 | 第二排左側 | |
| 4 | 第二排右側 | |
| 5 | 第三排左側 | |
| 6 | 第三排右側 | |
| 7 | 第四排左側 | |
| 8 | 第四排中央 | |
| 9 | 第四排右側 |
如果車輛頭枕妨礙CRS 的正確安裝，則乘坐位置的頭枕必須重新調整或完全拆下 除非氣囊已經停用，否則不可在前乘客座安裝後向兒童防護系統。
依據UN 規定，適用於安全帶固定和ISOFIX 兒童防護系統的每個乘坐位置
(供11 座車型使用者和CRS 製造廠使用的資訊)
- Yes：適合安裝指定的CRS 類別
- No：不適合安裝指定的CRS 類別
- “-”：不適用
本表以LHD 車型為準。除了前乘客座之外，本表適用RHD 車型。
對於RHD 車型的前乘客座，請使用乘坐位置編號3 的資訊。
| CRS 類別 | 乘坐位置 | |||||||||||
| 1、2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |||
| 氣囊ON | 氣囊OFF | |||||||||||
| 通用安全帶固定式CRS | 所有的體重組別 | Yes(F、R) | Yes(F、R) | Yes- NoNo(F、R) | Yes(F、R) | No | Yes(F、R) | Yes(F、R) | Yes(F、R) | |||
| i-Size CRS | ISOFIX CRF：F2、F2X、R2 | - | No | No | No | No | No | No | No | No | No | No |
| 提籃 (ISOFIX 橫向CRS) | ISOFIX CRF：L1、L2 | - NoNoNoNoNoNoNoNoNo No | ||||||||||
| ISOFIX 嬰兒* CRS (*：ISOFIX嬰兒CRS) | ISOFIX CRF：R1 | - | No | No | Yes(R) | No | Yes(R) | No | No | No | No | No |
| ISOFIX 幼童CRS - 較小 | ISOFIX CRF：F2、F2X、R2、R2X | Yes- NoNoNoNo(F、R) | Yes(F、R) | No | No | No | No | |||||
| ISOFIX 幼童CRS - 較大* (*：非輔助 座椅) | ISOFIX CRF：F3、R3 | No | No | Yes- NoNo(F、R) | Yes(F、R) | No | No | No | No | |||
| 輔助座椅 - 窄版 | ISO CRF：B2 | - | No | No | Yes | No | Yes | No | No | No | No | No |
| 輔助座椅 - 寬版 | ISO CRF：B3 | - | No | No | Yes | No | Yes | No | No | No | No | No |
F：前向、R：後向
| 座椅編號 | 在車內的位置 | 11 座箱型車型乘坐位置 |
| 1 | 左前 |  |
| 2 | 前中 | |
| 3 | 右前 | |
| 4 | 第二排左側 | |
| 5 | 第三排中央 | |
| 6 | 第二排右側 | |
| 7 | 第三排左側 | |
| 8 | 第三排右側 | |
| 9 | 第四排左側 | |
| 10 | 第四排中央 | |
| 11 | 第四排右側 |
如果車輛頭枕妨礙CRS 的正確安裝，則乘坐位置的頭枕必須重新調整或完全拆下 除非氣囊已經停用，否則不可在前乘客座安裝後向兒童防護系統。
兒童使用的ISOFIX 固定器和上繫帶 固定器(ISOFIX 固定器系統)
ISOFIX 系統在駕駛時以及在意外事故發生時用於固定兒童防護系統。此系統為設計用來容易安裝兒童防護系統並減少您兒童防護系統不當安裝的可能性。ISOFIX 系統使用車上的固定扣和兒童防護系統的附件。ISOFIX 系統不需使用安全帶即可將兒童防護系統固定到後座椅。
ISOFIX 固定器為車輛內建的金屬桿。每一個ISOFIX 乘座位置都有二個下固定扣，可使用下附件固定兒童防護系統。
欲在您的車上使用ISOFIX 系統時，必須具使用具備ISOFIX 附件的兒童防護系統。 兒童防護系統製造廠將會提供給您如何使用ISOFIX 固定器的附件安裝兒童防護系統的說明。

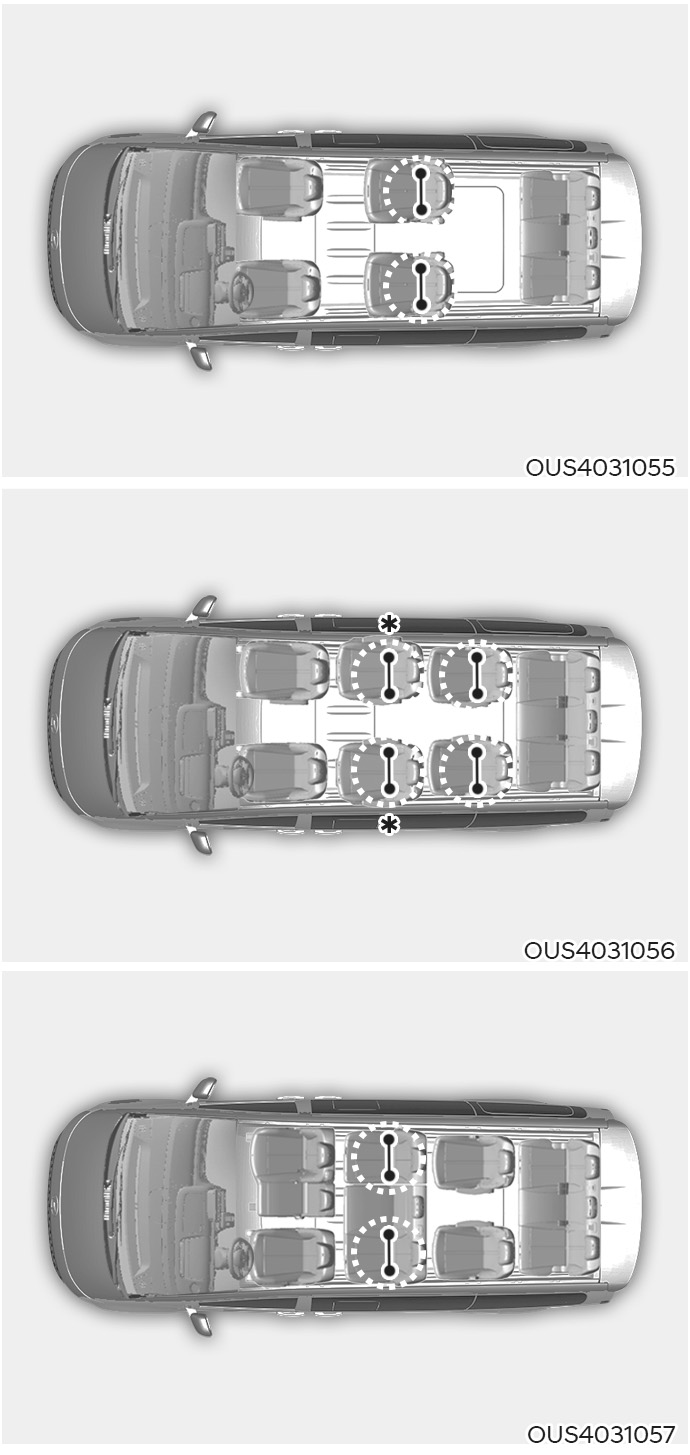

- 7 座
- 豪華車型9 座
- 8、9、11 座
左後和右後外側座椅位置配備有ISOFIX固定器。位置如圖中所示。
警告不可嘗試使用ISOFIX 固定器將兒童防護系統安裝到後中央座椅位置。此座椅未提供ISOFIX 固定器。使用外側座椅的固定器將CRS 安裝在後中央座椅位置會造成固定器損壞。
- 7 座、9 座豪華車型
- 8、9 座

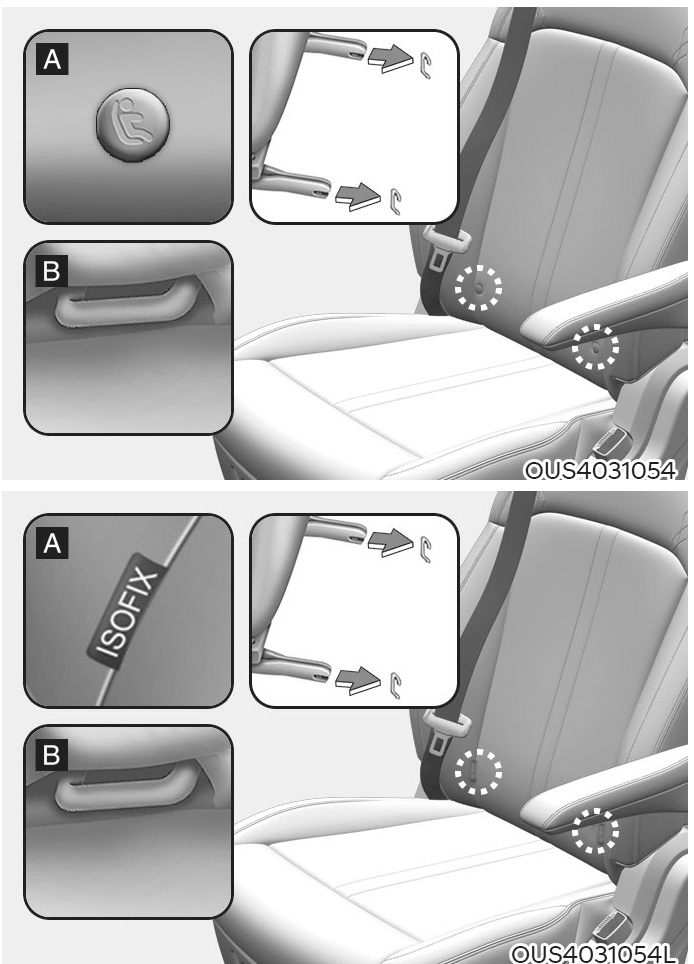

[A]：ISOFIX 固定器位置指示器
[B]：ISOFIX 固定器
ISOFIX 固定器位於左後和右後外側座椅的椅背和座墊之間，並有符號指示。
警告9 座豪華車型的第二排座椅向後旋轉時，無法安裝兒童防護系統。兒童防護系統僅可安裝在第三排座椅。
使用 “ISOFIX 固定器系統” 固定兒童防護系統
欲在任一後外側位置安裝i-Size 或ISOFIX相容的兒童防護系統時：
- 將安全帶扣從ISOFIX 固定器移開。
- 將固定器上會妨礙兒童防護系統與ISOFIX 固定器之間連接的其他物體移開。
- 將兒童防護系統放在車輛座椅，然後依據兒童防護系統製造廠提供的說明，將座椅安裝到ISOFIX 固定器。
- 遵照兒童防護系統製造廠的說明，將兒童防護系統的ISOFIX 附件正確安裝並連接到ISOFIX 固定器。
警告使用ISOFIX 系統時，採取以下的預防措施：
- 閱讀並遵守您兒童防護系統提供的所有說明。
- 為了避免兒童接觸並被未縮回的安全帶纏住，必須扣住所有未使用的後座安全帶，並將未縮回的安全帶放在兒童背後。如果肩部安全帶纏繞兒童的頸部且安全帶收緊時，兒童可能會被勒住。
- 不可將多個兒童防護系統安裝到一個固定器。否則可能會導致固定器或附件鬆脫或斷裂。
- 意外事故發生之後，必須請您的經銷商檢查ISOFIX 系統。意外事故會損壞ISOFIX 系統並可能造成兒童防護系統無法正確固定。

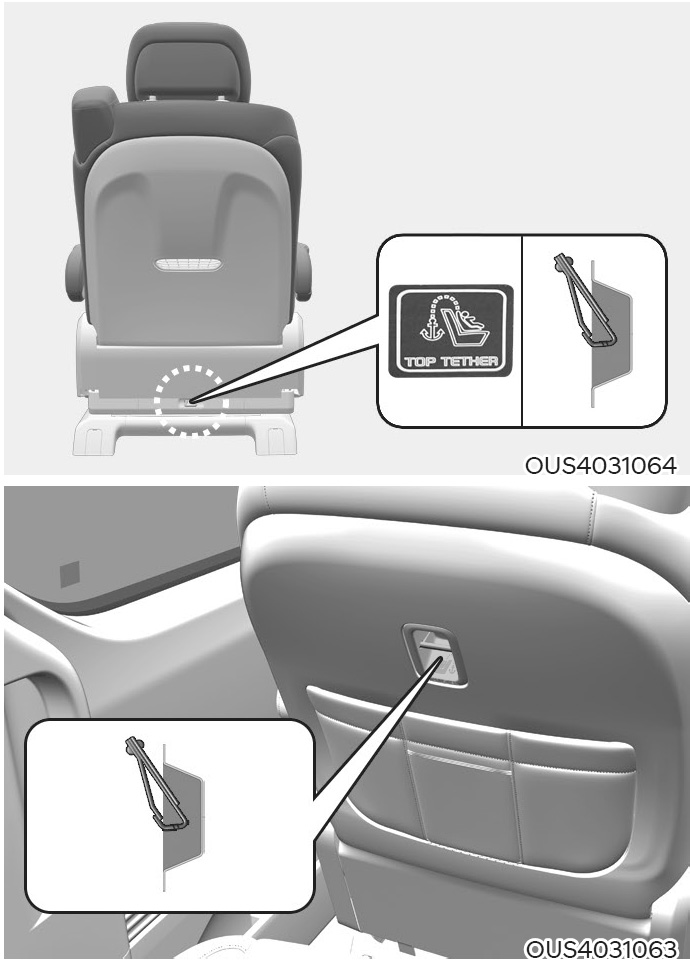

使用 “上繫帶固定器” 系統安裝兒童防護系統
- A 型
- B 型
兒童防護系統的上繫帶固定器位於椅背後方。
- 將兒童防護系統上繫帶繞過椅背。使用上繫帶時，請遵照兒童防護系統製造廠的說明。
- 將上繫帶連接到上繫帶固定器，然後依據兒童防護系統製造廠的說明，拉緊上繫帶，確實將兒童防護系統固定在座椅。
警告安裝上繫帶時，採取以下的預防措施：
- 閱讀並遵守您兒童防護系統提供的所有說明。
- 不可將多個兒童防護系統安裝到一個固定器。否則可能會導致固定器或附件鬆脫或斷裂。
- 不可將上繫帶安裝到任何非正確的上繫帶固定器。如果連接到非正確的上繫帶固定器，上繫帶將無法正常作用。
- 兒童防護系統固定器的設計僅可承受正確安裝的兒童防護系統的負載。 不可用於將成人安全帶、束帶或用於將其他物品或設備固定到車上。

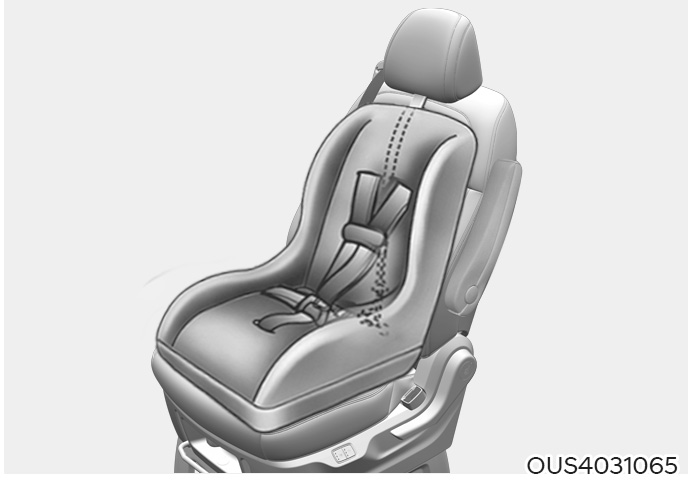

使用腰部/肩部安全帶固定兒童防護系統
未使用ISOFIX 系統時，所有兒童防護系統必須使用腰部/肩部安全帶的腰帶固定在後座椅。
使用腰部/肩部安全帶安裝兒童防護系統
欲將兒童防護系統系統安裝在後座椅時，必須：
將兒童防護系統放在後座，並依據防護裝置製造廠的說明，將腰部/肩部安全帶繞過或穿過兒童防護系統。確認安全帶未扭曲。

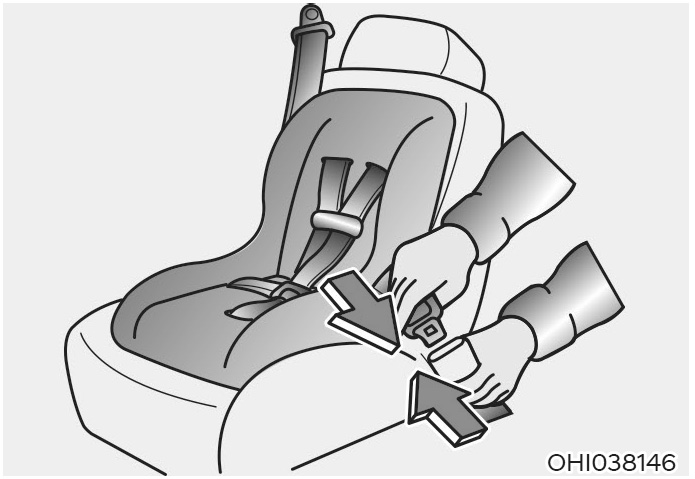

- 將腰部/肩部安全帶插片插入安全帶扣。此時，會聽到明顯的 “卡嗒” 聲。

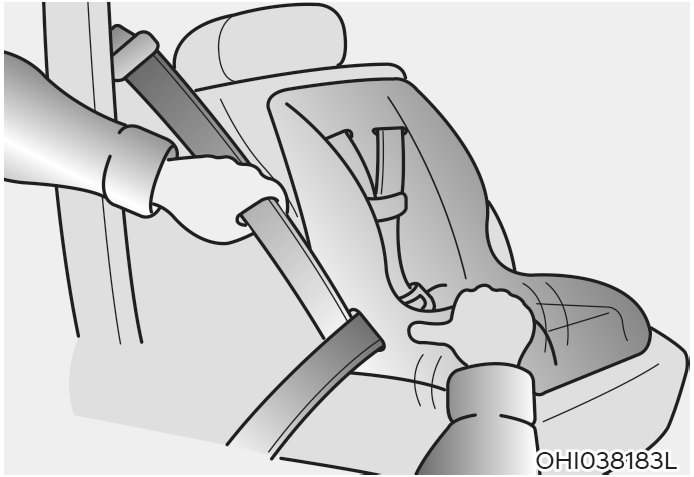

- 壓下兒童防護系統，儘量消除安全帶的鬆弛，同時將肩部安全帶退回捲帶器。
- 推拉兒童防護系統，確認安全帶是否確實固定定位。
資訊將釋放按鈕放置於緊急狀況時容易找到的位置。
如果您的兒童防護系統製造廠建議您使用上繫帶搭配腰部/肩部安全帶，請參閱第3-77 頁。
欲拆下兒童防護系統時，按下安全帶扣的釋放按鈕，然後將腰部/肩部安全帶從兒童防護系統拉出，讓安全帶完全捲回。
