頭燈調光（適用於歐洲）

1 將輪胎充氣至指定氣壓，並移除車輛上除駕駛員、備用輪胎及工具以外的所有載重。

• 車輛應停放在平坦的地面上。

2 在屏幕上畫出垂直線（通過各頭燈中心的垂直線）和水平線（通過頭燈中心的水平

線）。

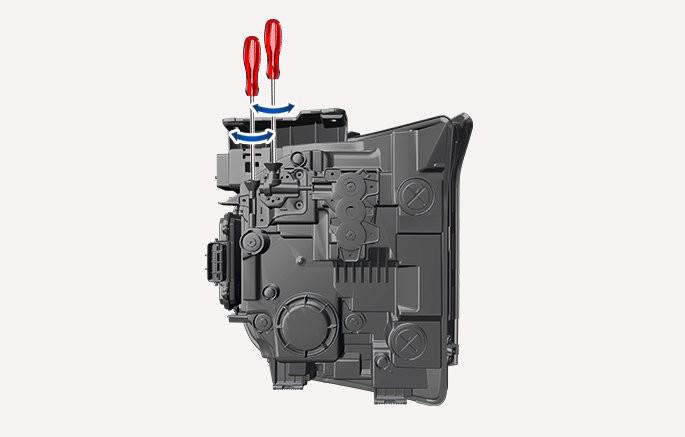

3 在頭燈和電池處於正常狀態下，調整頭燈角度，使最亮的部分落在水平線和垂直線上。 4 要將低光燈向左或向右調整，請順時針或逆時針轉動調節器。

要將近光燈和遠光燈向上或向下調整，請順時針或逆時針轉動調節器。

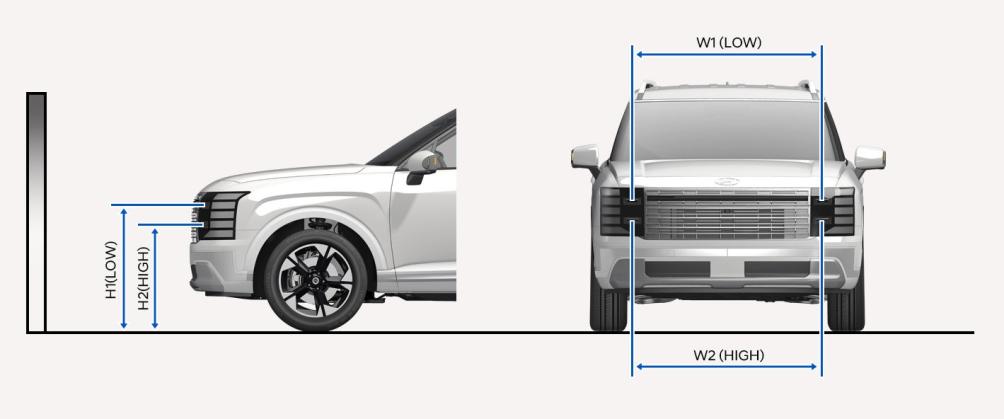

對準點

H1：頭燈中心至地面的高度（近光燈）

H2：頭燈中心至地面的高度（遠光燈）

W1：兩盞頭燈中心之間的距離（近光燈）

W2：兩盞頭燈中心之間的距離（遠光燈）

車輛狀態

無駕駛人

mm (in.)

有駕駛人

mm (in.)

頭燈近光燈

燈具類型

H1

H2

W1

W2

1383.9

(54.48)

1383.9

(54.48)

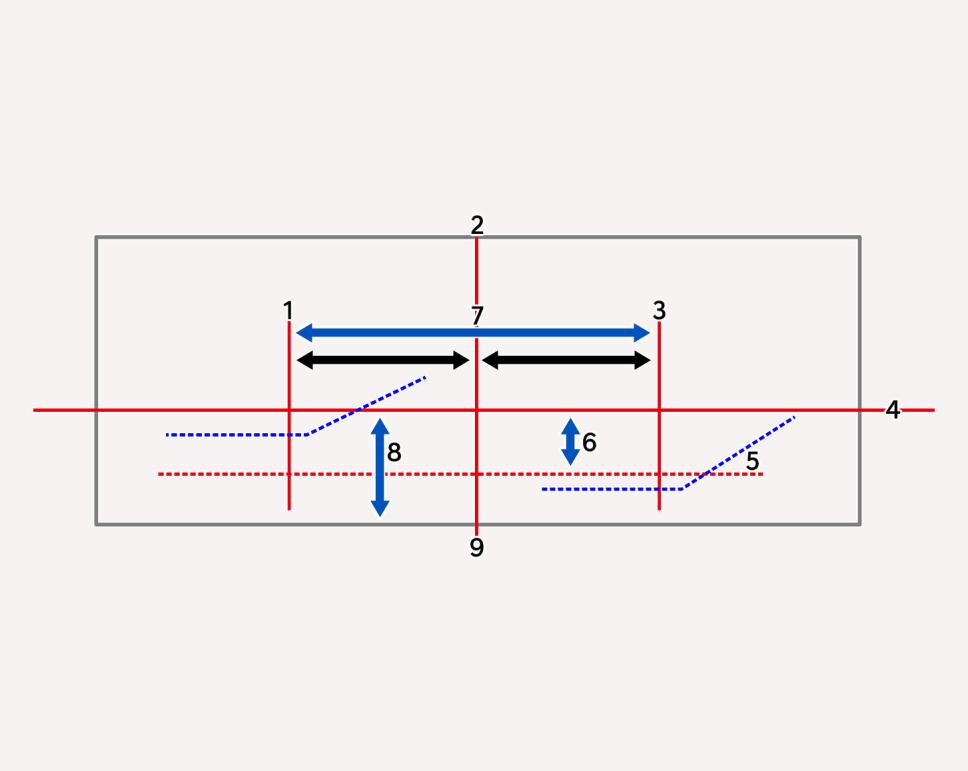

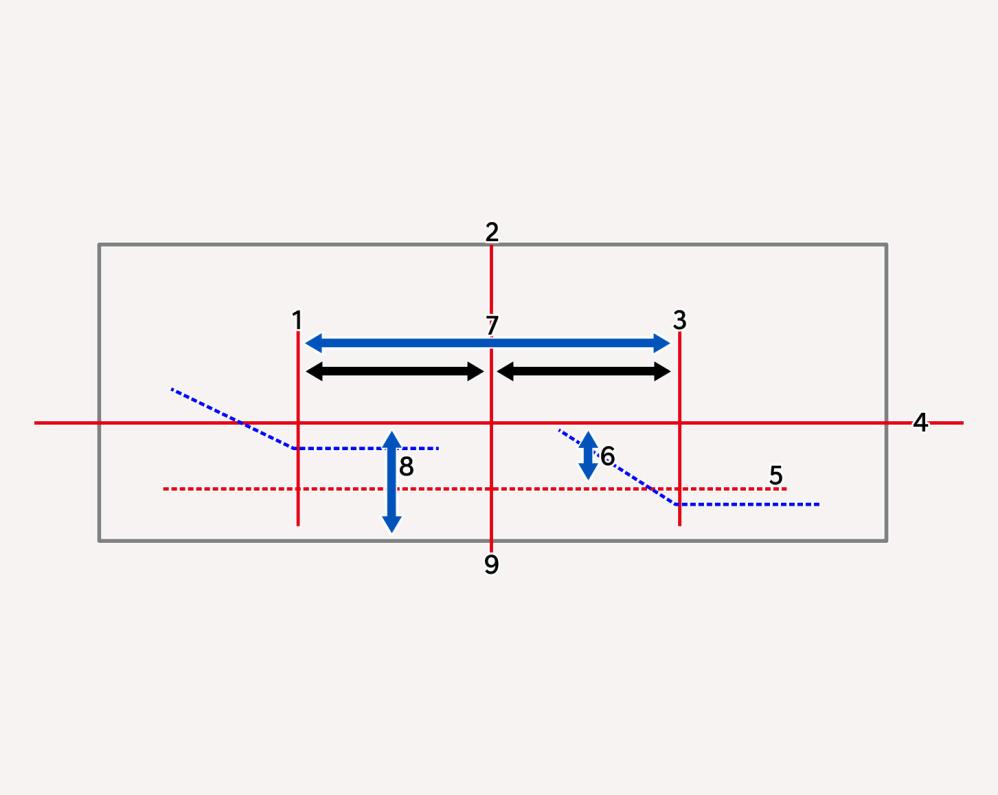

1. 左側頭燈燈泡中心的垂直線
2. 車輛軸線
3. 右側頭燈燈泡中心的垂直線
4. 頭燈燈泡中心的水平線
5. 明暗分界線
6. 100 mm（以 10 公尺為基準）
7. W1（近光/遠光）
8. H1/H2（近光/遠光）
9. 地面

1 在駕駛座無人時開啟近光燈。

2 明暗分界線應投射在圖中所示的明暗分界線上。

3 調整近光燈時，應先調整水平方向，再調整垂直方向。

4 若有配備頭燈水平調節裝置，請將頭燈水平調節裝置開關調整至「0」。

資訊

• 調整近光燈時，遠光燈會同時進行對準。
• 進行明暗分界線調整時，請從上至下遮蓋上層光學系統。
