頭燈校準(歐洲)

頭燈校準

1. 將輪胎充氣到規定壓力，並從車上卸下駕駛人、備胎和工具以外的任何負載。
2. 車輛必須設置在水平地面。
3. 在布幕劃出垂直線(通過頭燈中心的垂直線)和水平線(通過頭燈中心的水平線)。
4. 在頭燈和電瓶均正常作用下，執行頭燈校準，使最亮的部分落在水平線和垂直線上。

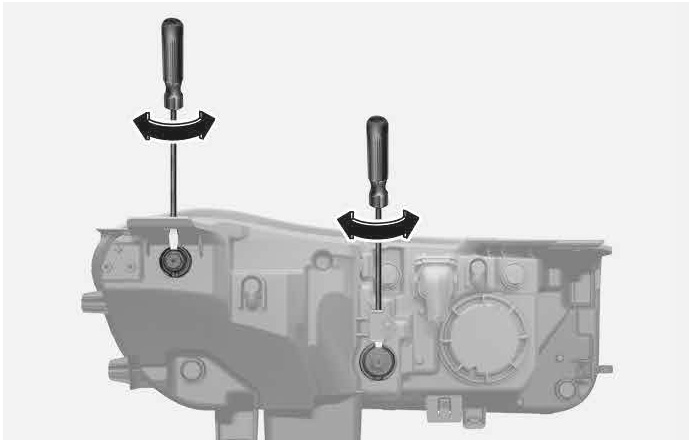

5. 欲將近光燈光束向左或向右調整時，將螺絲起子順時針或逆時針轉動。欲將近光燈光束向上或向下調整時，將螺絲起子順時針或逆時針轉動。 欲將遠光燈光束向上或向下調整時，將螺絲起子順時針或逆時針轉動。

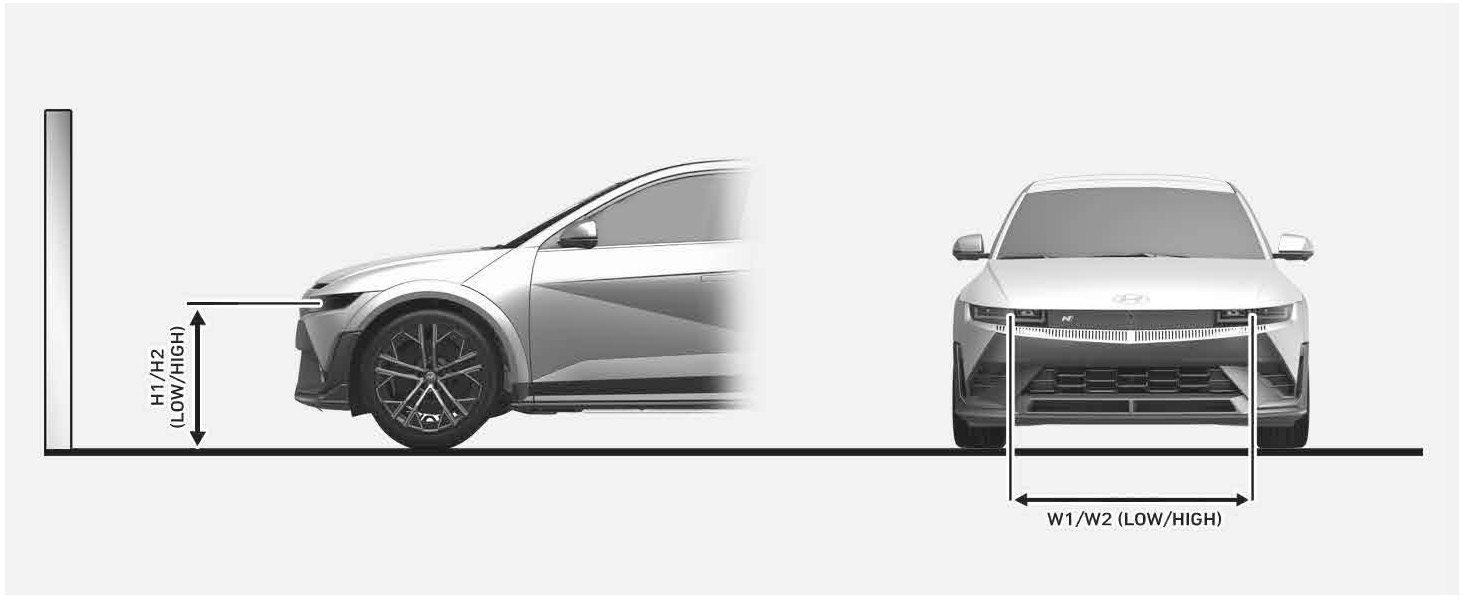

校準點

1. H1：頭燈燈泡中心和地面之間的高度(近光燈)
2. H2：頭燈燈泡中心和地面之間的高度(遠光燈)
3. W1：二個頭燈燈泡中心之間的距離(近光燈)
4. W2：二個頭燈燈泡中心之間的距離(遠光燈)

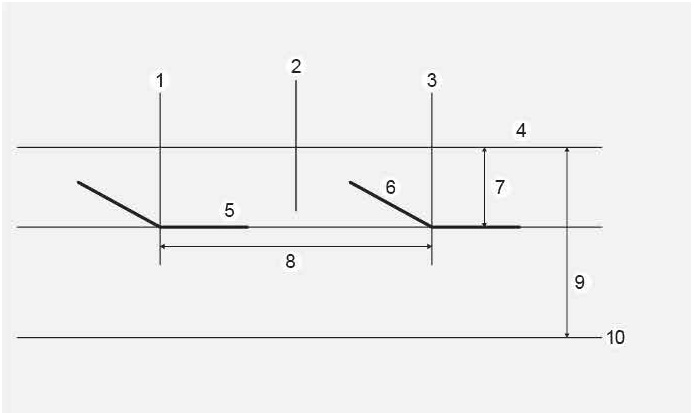

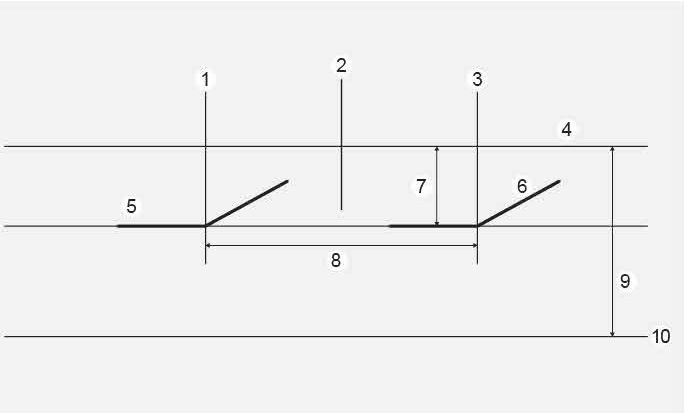

頭燈近光燈

1. 左頭燈燈泡中心的垂直線
2. 車輛軸心
3. 右頭燈燈泡中心的垂直線
4. 左頭燈的明暗分界線
5. 左頭燈明暗分界線的轉折點
6. 右頭燈的明暗分界線
7. 右頭燈明暗分界線的轉折點
8. W1 (近光)
9. H1 (遠光)
10. 地面
11. 在無駕駛人乘坐下打開近光燈。
12. 明暗分界線必須投射在圖中所示的明暗分界線上。
13. 近光燈校準時，必須在調整水平校準後，再調整垂直校準。
14. 如果頭燈配備水平裝置，則將頭燈水平裝置開關設定在 “0” 位置。
