保險絲/繼電器面板說明

儀錶板保險絲面板

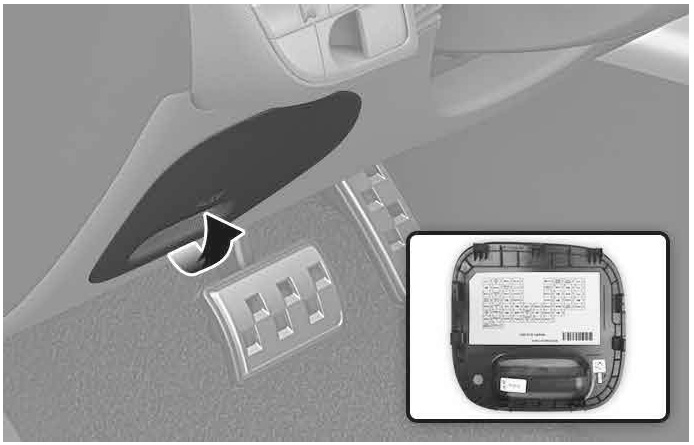

在保險絲面板內側，您可找到說明保險絲名稱和容量的保險絲面板標籤。

資訊

本手冊內的保險絲面板說明可能並非完全適用您的車輛。檢查您車輛的保險絲面板時，請參閱保險絲面板標籤。

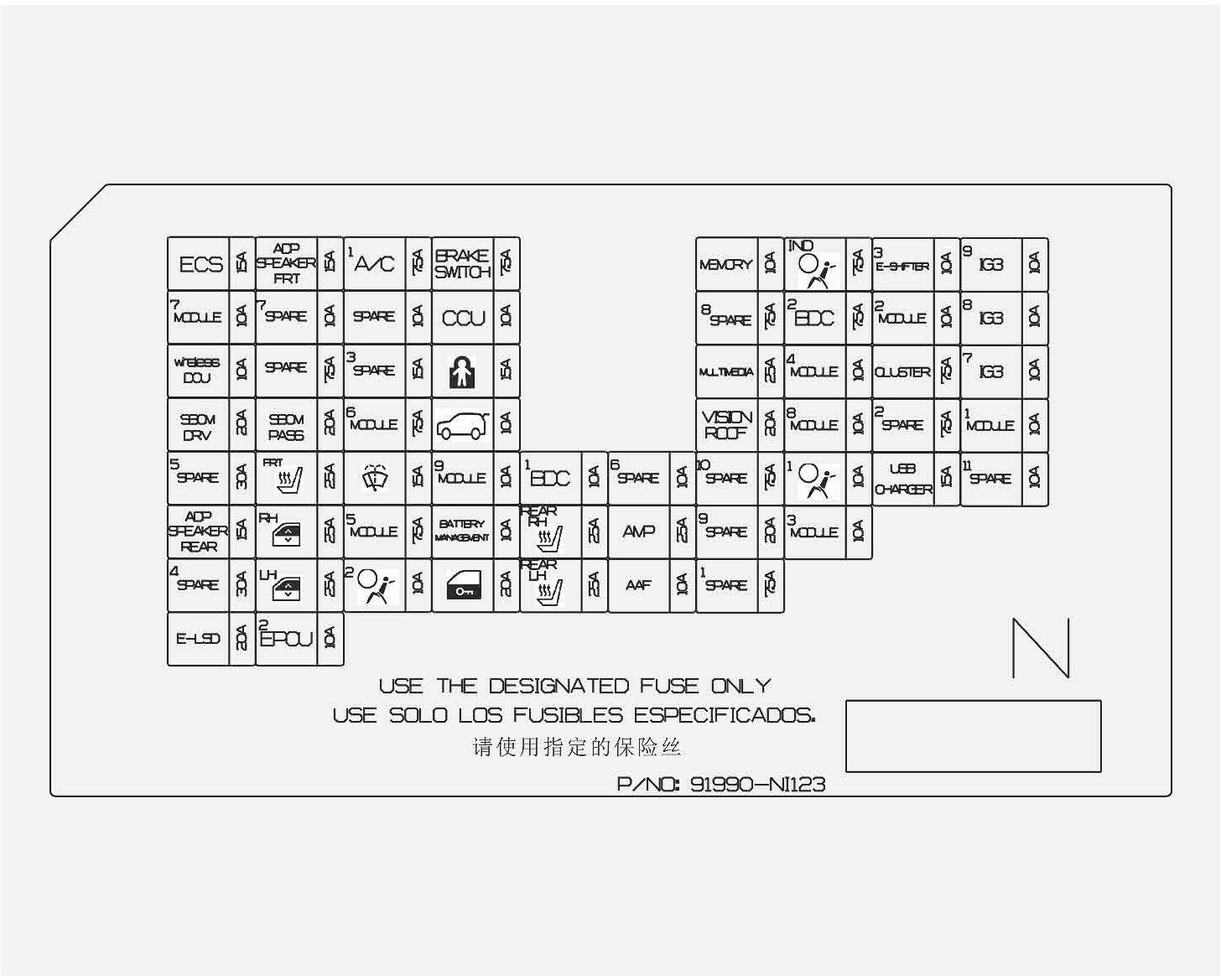

儀錶板保險絲面板

保險絲名稱	符號	保險絲 容量	保護的線路
ECS		15 A	ECS 單元
ADP SPEAKER FRT		15 A	FRT ADP 揚聲器
A/C 1		7.5 A	A/C 控制模組
BRAKE SWITCH		7.5 A	BDC、煞車燈開關

保險絲名稱	符號	保險絲 容量	保護的線路
MEMORY		10 A	A/C 控制模組、HUD 單元、氛圍燈(主單元、車門)、WPC、USB 插座、儀錶組、ADAS 駐車ECU、BDC、ADP 單元、後角落雷達
AIRBAG IND		7.5 A	車頂中控台PAB 燈
E-SHIFTER 3		10 A	SBW 排檔桿總成
IG3 9		10 A	BMS、後逆變器
MODULE 7		10 A	電動窗主開關、駕駛側/乘客側外把手
CCU		10 A	CCU
BDC 2		7.5 A	BDC
MODULE 2		10 A	DCU、CCU、煞車燈開關
IG3 8		10 A	ICCU、V2L、SCU、VCMS、後EOP、CCU
WIRELESS DCU		10 A	DCU
CHILD LOCK		15 A	左/右後門六角鎖
MULTIMEDIA		25 A	CCNC
MODULE 4		10 A	WPC、防撞墊開關、CCNC、資料連結接頭、ECM (DCM)、ADP、外部擴大機、左/右頭燈選配型式
CLUSTER		7.5 A	儀錶組、HUD 單元
IG3 7		10 A	CCNC、A/C 控制模組、PTC 加熱器、車內 感知器、PM 感知器
SBCM DRV		20 A	駕駛側SBCM 單元
SBCM PASS		20 A	乘客側SBCM 單元
MODULE 6		7.5 A	資料連結接頭
TAILGATE OPEN		10 A	尾門六角鎖
VISION ROOF		20 A	景觀天窗ECU
MODULE 8		7.5 A	多功能開關、主電動窗開關
MODULE 1		10 A	CCU、ADAR 駐車ECU、BDC、CCNC、鍵盤、DCU、PE 室接線盒電源插座繼電器線圈、外部擴大機、ADP 單元、前ADP 揚聲器、後ADP揚聲器
S/HEATER FRT		25 A	前乘客座椅加熱器ECU
WASHER		15 A	多功能開關
MODULE 9		10 A	資料連結接頭、雨水感知器、危險警告燈開關、多功能開關、UIP 感知器/警報器、PTGM
BDC 1		10 A	主/副UWB BLE、BDC、左/右後UWB、左/右前UWB

保險絲名稱	符號	保險絲 容量	保護的線路
AIRBAG 1		10 A	氣囊控制單元
USB CHARGER		15 A	後USB 充電器、中央USB 充電器、USB 插座
ADP SPEAKER REAR		15 A	後ADP 揚聲器
P/WINDOW RH		25 A	前乘客側電動窗開關(LHD)、右後電動窗開關 前乘客側安全ECU (LHD)、前駕駛側安全ECU (RHD)
MODULE 5		7.5 A	BCD
BATTERY MANAGEME NT		10 A	BMS
S/HEATER REAR RH		25 A	右後座椅加熱器ECU
AMP		25 A	外部擴大機
MODULE 3		10 A	防撞墊開關、ADAS 駕駛ECU、前視攝影機(擋風玻璃)、ADAS 駐車ECU、後逆變器、後中央雷達、SCC 雷達ECS 單元、前逆變器、ELSD ECU、前中央雷達
P/WINDOW LH		25 A	前乘客側電動窗開關(RHD)、左後電動窗開關 前乘客側安全ECU (RHD)、前駕駛側安全ECU (LHD)
AIRBAG 2		10 A	氣囊控制單元
DOOR LOCK		20 A	駕駛/乘客前車門作動器、左/右後車門作動器
S/HEATER REAR LH		25 A	左後座椅加熱器ECU
AAF		10 A	上/左/右AAF 單元
E-LSD		20 A	E-LSD ECU
EPCU 2		10 A	後逆變器

馬達室保險絲面板 (馬達室接線盒 )

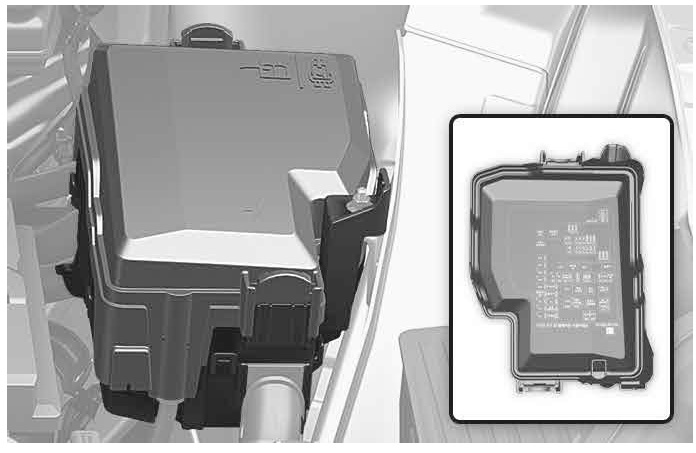

在保險絲面板內側，您可找到說明保險絲名稱和容量的保險絲面板標籤。

資訊

本手冊內的保險絲面板說明可能並非完全適用您的車輛。檢查您車輛的保險絲面板時，請參閱保險絲面板標籤。

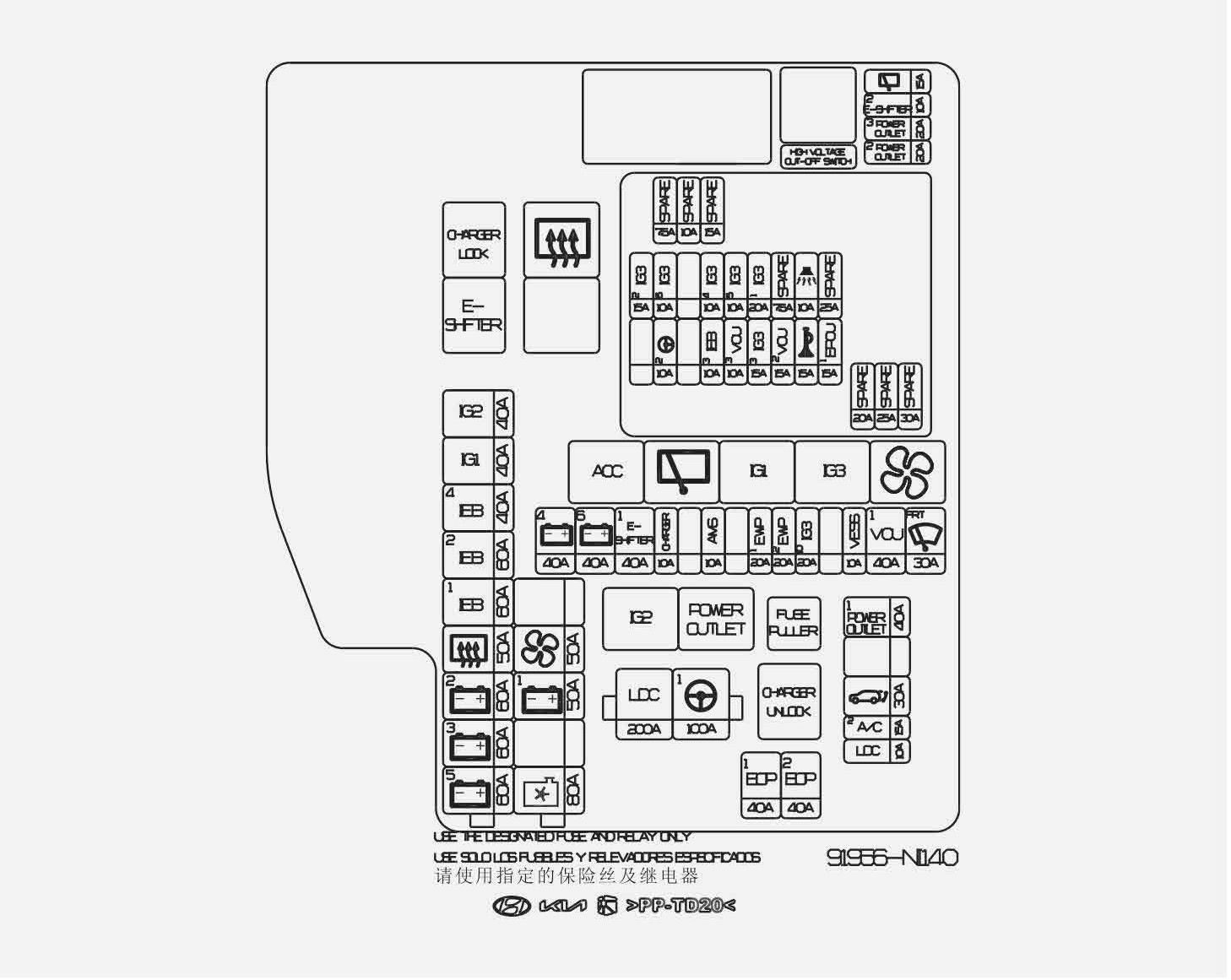

馬達室保險絲面板(馬達室接線盒)

型式	保險絲 名稱	符號	保險絲 容量	保護的線路
多功能 保險絲-1	LDC		200 A	PE 室接線盒(保險絲：A/CON2、PTGM、EOP2、EOP1、電源插座)
	MDPS1		100 A	MDPS 單元
多功能 保險絲-2	IG2		40 A	PE 室接線盒(繼電器：IG2)
	IG1		40 A	PE 室接線盒(繼電器：ACC、IG1)
	IEB4		40 A	資料連結接頭(診斷)
	IEB2		60 A	IEB 單元
	IEB1		60 A	IEB 單元
	RR HTD		50 A	PE 室接線盒(繼電器：後窗除霧器)
	B+2		60 A	PDC (保險絲：兒童安全鎖、煞車開關、CCU、左/右後座加熱器、駕駛側門鎖、尾門打開)、(繼電器：自動切斷繼電器)
	B+3		60 A	PDC (保險絲：ECS、E-LSD、EPCU2、後ADP揚聲器、前座加熱器、前ADP 揚聲器、左/右電動窗、駕駛側/乘客側SBCM、DCU、模組7)
	B+5		60 A	PCB接線盒(保險絲：EPCU1、VCU2、 雨刷1、防盜警報喇叭、喇叭) (繼電器： IG3)
多功能 保險絲-3	BLOWER		50 A	PE 室接線盒(繼電器：鼓風機)
	B+1		50 A	PDC (保險絲：AMP、模組9、電瓶管理、AAF、氣囊2、景觀車頂)
	COOLING FAN		80 A	冷卻風扇單元

型式	保險絲名稱	符號	保險絲 容量	保護的線路
保險絲	RR WIPER		15 A	PE 室接線盒(繼電器：後窗雨刷)
	E-SHIFTER 2		10 A	PE室接線盒(繼電器：E-SHIFTER1繼電器線圈)、SCU、SBW排檔桿總成
	POWER OUTLET3		20 A	後電源插座
	POWER OUTLET2		20 A	前電源插座
	B+4		40 A	PDC (IPS9、IPS12、IPS11、IPS8、IPS10)
	B+6		40 A	PDC (IPS3、IPS7、IPS2、IPS6、IPS5、IPS1、IPS4)
	E-SHIFTER 1		40 A	PE室接線盒(繼電器：E-SHIFTER1)
	CHARGER		10 A	PE室接線盒(繼電器：充電器上鎖/開鎖開關、線圈)、ICCU、VCMS
	AMS		10 A	電瓶感知器
	EWP1		20 A	EWP 電瓶1
	EWP2		20 A	EWP 電瓶2
	IG3 10		20 A	PE 室接線盒(繼電器：IG3)
	VESS		10 A	VESS 單元
	VCU1		40 A	VCU
保險絲	FRT WIPER		30 A	前雨刷馬達
	POWER OUTLET1		40 A	PE室接線盒(繼電器：電源插座)
	POWER TAILGATE		30 A	電動尾門模組
	A/C2		15 A	A/C 控制模組
	LDC		10 A	資料連結接頭
	EOP1		40 A	後EOP
	EOP2		40 A	前EOP

馬達室保險絲面板(PCB 接線盒)

保險絲名稱	符號	保險絲 容量	保護的線路
IG3 2		15 A	VCU
IG3 6		10 A	冷卻風扇、前EOP
IG3 4		10 A	冷卻閥、前逆變器、EWP1、EWP2、電動壓縮機
IG3 5		10 A	三向閥
IG3 1		20 A	PDC (保險絲：IG3 7、IG3 8、IG3 9)
B/A HORN		10 A	PCB 接線盒(繼電器：防盜警報喇叭繼電器)
MDPS 2		10 A	MDPS
IEB 3		10 A	IEB 單元、資料連結接頭(診斷)
VCU 3		10 A	VCU
IG3 3		15 A	後PE EWP
VCU 2		15 A	VCU
HORN		15 A	PCB 接線盒(繼電器：喇叭繼電器)
EPCU 1		15 A	前逆變器
