安裝兒童防護系統
警告安裝您的兒童防護系統之前，必須閱讀並遵照兒童防護系統製造廠和本手冊提供的說明，以避免意外事故發生時嚴重的受傷或死亡。
警告如果車輛的頭枕會妨礙到兒童防護系統正確安裝(如兒童安全防護系統手冊中所述)，個別座椅位置的頭枕必須重新調整或整個拆下。

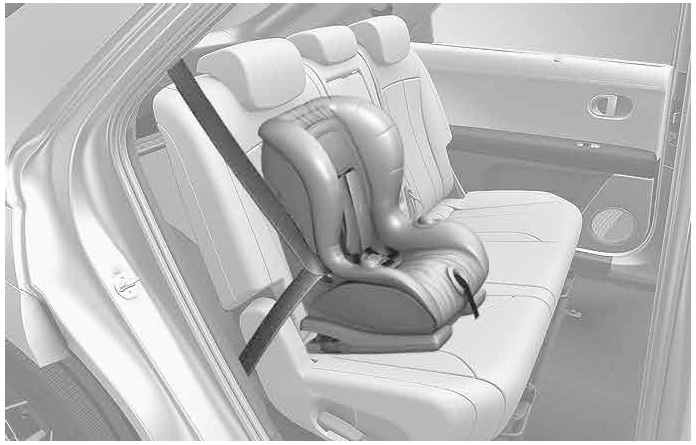

選擇適合的兒童防護系統並確認兒童防護系統正確配合乘坐位置之後，正確的安裝一般有三個步驟：
- 正確將兒童防護系統固定到車輛。所有的兒童防護系統必須使用腰部/肩部安全帶，或使用ISOFIX 上繫帶、ISOFIX固定器和/或支撐腳座固定到車輛。

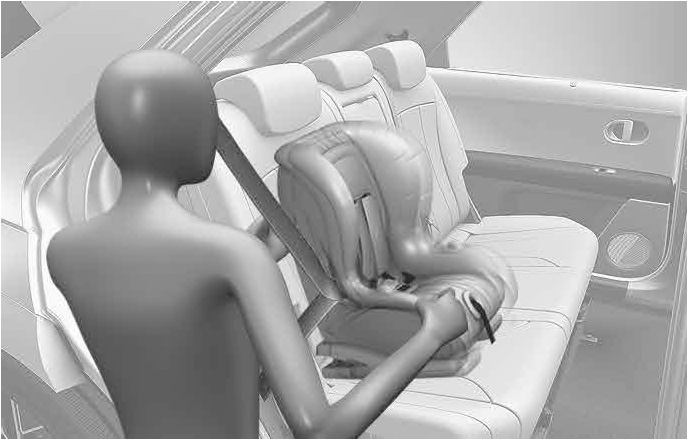

- 確認兒童防護系統確實固定。兒童防護系統安裝到車輛後，前後和左右推拉座椅，以確認是否確實固定在座椅。使用安全帶固定的兒童防護系統必須盡可能牢固安裝。然而，一些側向位移不可避免。
- 將兒童固定在兒童防護系統。依據兒童防護系統製造廠的說明，確認兒童正確固定在兒童防護系統。
小心將您的小孩放入兒童安全防護系統之前，檢查座椅表面和帶扣，以防止灼傷。封閉車輛內的兒童安全防護系統可能會變得非常熱。
根據UN 規定，適用於安全帶固定與ISOFIX 兒童防護系統的每個乘坐位置 (歐洲適用 )
(提供給車主與CRS 製造商的資訊)
- Yes：適合安裝指定的CRS 類別
- No：不適合安裝指定的CRS 類別
- -：不適用
- 本表以左駕車型為準。除了前乘客座之外，本表適用右駕車型。對於右駕車型的前乘客座，請使用乘坐位置編號3 的資訊。
| CRS 類別 | 乘坐位置 | ||||||
| 1、2 | 3 | 4 | 5 | 6 | |||
| 氣囊ON | 氣囊OFF | ||||||
| 通用安全帶固定式CRS | 所有的體重組別 | - No | Yes*1 (F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | |
| i-Size CRS | ISOFIX CRF：F2、F2X、R1、R2 | - No No No | Yes(F、R) | Yes(F、R) | |||
| 提籃(ISOFIX 橫向CRS) | ISOFIX CRF： L1、L2 | - No No No No No | |||||
| ISOFIX 嬰兒* CRS (*：ISOFIX 嬰兒CRS) | ISOFIX CRF： R1 | - No No No | Yes(R) | Yes(R) | |||
| ISOFIX 幼童CRS - 較小 | ISOFIX CRF：F2、F2X、R2、R2X | - No No No | Yes(F、R) | Yes(F、R) | |||
| ISOFIX 幼童CRS - 較大* (*：非輔助座椅) | ISOFIX CRF： F3、R3 | - No No No | Yes(F、R) | Yes(F、R) | |||
| 輔助座椅 - 窄版 | ISO CRF：B2 | - No No Yes No Yes | |||||
| 輔助座椅 - 寬版 | ISO CRF：B3 | - No No Yes No Yes | |||||
*1 欲安裝通用CRS 時，第一排乘客座椅高度必須位於最高位置。
資訊F：前向、R：後向
資訊- 除非乘客座氣囊停用，否則不可將後向兒童防護系統安裝在前乘客座。
- 對於半通用或車輛特定的CRS (ISOFIX 或安全帶固定式CRS)，請參閱CRS 手冊中提供的車輛清單。
- 如果車輛的頭枕會妨礙CRS 的正確安裝，乘坐位置的頭枕必須重新調整或整個拆下。
- 在第二排座椅安裝兒童防護系統時，將座椅移動到中間位置。

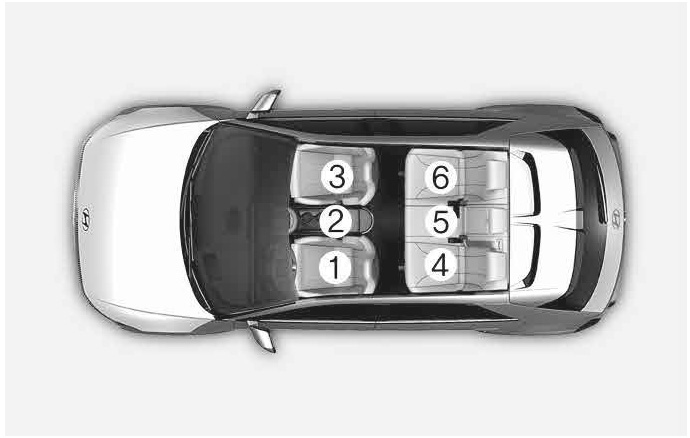

| 座椅編號 | 在車內的位置 | 乘坐位置 |
| 1 | 左前 |  |
| 2 | 前中 | |
| 3 | 右前 | |
| 4 | 第二排左側 | |
| 5 | 第二排中央 | |
| 6 | 第二排右側 |
資訊- 如果車輛的頭枕會妨礙CRS 的正確安裝，乘坐位置的頭枕必須重新調整或整個拆下。
- 除非乘客座氣囊停用，否則不可將後向兒童防護系統安裝在前乘客座。
建議使用的兒童防護系統 (歐洲適用 )
| 體重組別 | 商品名稱 | 製造廠 | 固定型式 | ECE 核准編號 |
| 組別0+ | BABY-SAFE 2 i-SIZE 和BABY-SAFE i-SIZE BASE | Britax Romer | ISOFIX 配備 支撐腳座、後向 | R129/00 - E1 - 000008 |
| 組別1 | Trifix2 i-Size | Britax Romer | ISOFIX 和 上繫帶 | 129R-010015 |
| 組別2 | KidFix II R | Britax Romer | ISOFIX 和 車輛的安全帶、使用CRS 腰帶導件 | R44/04 - E1 - 04301304 |
| 組別3 | viaggio 2-3 shuttle | Peg Perego | ISOFIX 和 車輛的安全帶 | ECE R44/04 - E24 - 0000256 |
CRS 製造廠資訊
Britax Romer http://www.britax.com
Peg Perego : http://www.pegperego.com/
根據UN 規定，適用於安全帶固定與ISOFIX 兒童防護系統的每個乘坐位置 (歐洲除外 )
(提供給車主與CRS 製造商的資訊)
- Yes：適合安裝指定的CRS 類別
- No：不適合安裝指定的CRS 類別
- -：不適用
- 本表以左駕車型為準。除了前乘客座之外，本表適用右駕車型。對於右駕車型的前乘客座，請使用乘坐位置編號3 的資訊。
| CRS 類別 | 乘坐位置 | ||||||
| 1、2 | 3 | 4 | 5 | 6 | |||
| 氣囊ON | 氣囊OFF | ||||||
| 通用安全帶固定式CRS | 所有的體重組別 | - No | Yes*1 (F、R) | Yes(F、R) | Yes(F、R) | Yes(F、R) | |
| i-Size CRS | ISOFIX CRF：F2、F2X、R1、R2 | - No No No | Yes(F、R) | Yes(F、R) | |||
| 提籃(ISOFIX 橫向CRS) | ISOFIX CRF： L1、L2 | - No No No No No | |||||
| ISOFIX 嬰兒* CRS (*：ISOFIX 嬰兒CRS) | ISOFIX CRF：R1 | - No No No | Yes(R) | Yes(R) | |||
| ISOFIX 幼童CRS - 較小 | ISOFIX CRF：F2、F2X、R2、R2X | - No No No | Yes(F、R) | Yes(F、R) | |||
| ISOFIX 幼童CRS - 較大* (*：非輔助座椅) | ISOFIX CRF： F3、R3 | - No No No | Yes(F、R) | Yes(F、R) | |||
| 輔助座椅 - 窄版 | ISO CRF：B2 | - No No Yes No Yes | |||||
| 輔助座椅 - 寬版 | ISO CRF：B3 | - No No Yes No Yes | |||||
*1 欲安裝通用CRS 時，第一排乘客座椅高度必須位於最高位置。
資訊F：前向、R：後向
資訊- 除非乘客座氣囊停用，否則不可將後向兒童防護系統安裝在前乘客座。
- 對於半通用或車輛特定的CRS (ISOFIX 或安全帶固定式CRS)，請參閱CRS 手冊中提供的車輛清單。
- 如果車輛的頭枕會妨礙CRS 的正確安裝，乘坐位置的頭枕必須重新調整或整個拆下。
- 在第二排座椅安裝兒童防護系統時，將座椅移動到中間位置。
| 座椅編號 | 在車內的位置 | 乘坐位置 |
| 1 | 左前 |  |
| 2 | 前中 | |
| 3 | 右前 | |
| 4 | 第二排左側 | |
| 5 | 第二排中央 | |
| 6 | 第二排右側 |
資訊- 如果車輛的頭枕會妨礙CRS 的正確安裝，乘坐位置的頭枕必須重新調整或整個拆下。
- 除非乘客座氣囊停用，否則不可將後向兒童防護系統安裝在前乘客座。
兒童使用的ISOFIX 固定器和上繫帶 固定器 (ISOFIX 固定器系統 )
ISOFIX 系統在駕駛時以及在意外事故發生時用於固定兒童防護系統。此系統為設計用來容易安裝兒童防護系統並減少您兒童防護系統不當安裝的可能性。ISOFIX 系統使用車上的固定扣和兒童防護系統的附件。ISOFIX 系統不需使用安全帶即可將兒童防護系統固定到後座椅。
ISOFIX 固定器為車輛內建的金屬桿。每一個ISOFIX 乘座位置都有二個下固定扣，可使用下附件固定兒童防護系統。
欲在您的車上使用ISOFIX 系統時，必須具使用具備ISOFIX 附件的兒童防護系統。 (ISOFIX 兒童安全防護系統僅依據ECE- R44 或ECE-R129 的要求獲得車輛專用或通用核准後才可安裝。)
兒童防護系統製造廠將會提供給您如何使用ISOFIX 固定器的附件安裝兒童防護系統的說明。

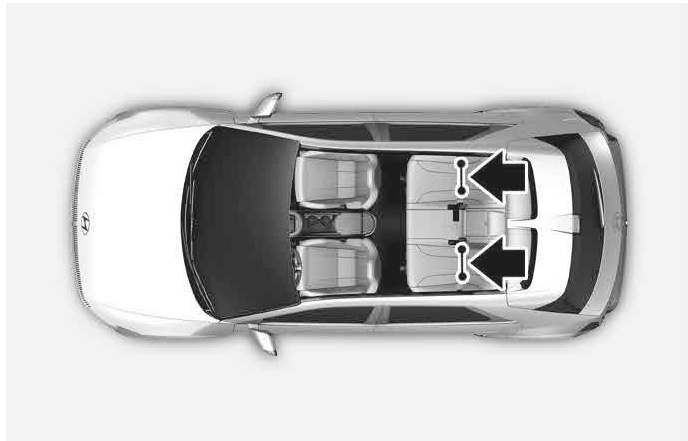

左後和右後外側座椅位置配備有ISOFIX固定器。其位置如圖中所示。後中央座椅位置未提供ISOFIX 固定器。
警告不可嘗試使用ISOFIX 固定器將兒童防護系統安裝到後中央座椅位置。此座椅未提供ISOFIX 固定器。不可將外側座椅的固定器用於中央座椅。將外側座椅的固定器用於中央座椅可能造成固定器損壞，因而在撞擊時破裂或失效，導致嚴重的傷害或死亡。

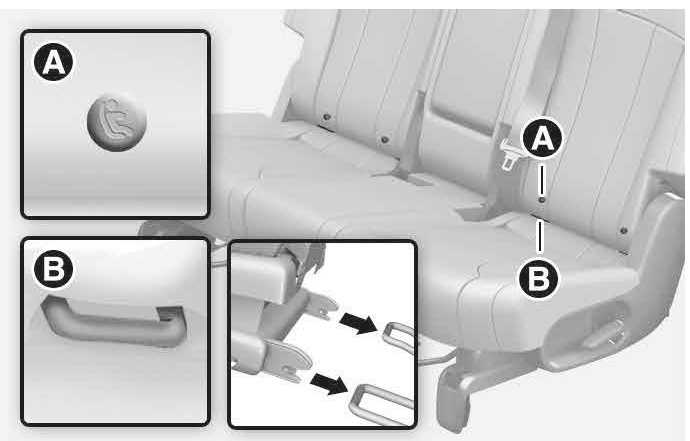

B 型：
)
[B] ISOFIX 固定器
ISOFIX 固定器位置指示器符號位於左和右後座椅背，用於識別車輛下固定器的位置。
後外側座椅均配備一組ISOFIX 固定器，並在後座椅後側有對應的上繫帶固定器。
(依據ECE-R44 或ECE-R129 獲得通用核准的兒童安全防護系統必須利用連接到後座椅後側的上繫帶進行額外固定。) ISOFIX 固定點位於後座左和右外側座椅位置的椅背和座墊之間。
警告安裝兒童安全防護系統之前，確認ISOFIX 固定區域附近沒有任何物體(例如玩具、筆、電線)。這些物體可能會在安裝過程中損壞安全帶系統或兒童安全防護系統。依需要，我們建議將車輛交由三陽汽車經銷商檢查。
使用ISOFIX 固定器系統固定兒童防護系統
欲在任一後外側安裝i-Size 或ISOFIX 相容的兒童防護系統時：
- 將安全帶扣從ISOFIX 固定器移開。
- 將固定器上會妨礙兒童防護系統與ISOFIX 固定器之間連接的其他物體移開。
- 將兒童防護系統放在車輛座椅，然後依據兒童防護系統製造廠提供的說明，將座椅安裝到ISOFIX 固定器。
- 遵照兒童防護系統製造廠的說明，將兒童防護系統的ISOFIX 附件正確安裝並連接到ISOFIX 固定器。
警告使用ISOFIX 系統時，採取以下的預防措施：
- 閱讀並遵守您兒童防護系統提供的所有說明。
- 為了避免兒童接觸並被未縮回的安全帶纏住，必須扣住所有未使用的後座安全帶，並將未縮回的安全帶放在兒童背後。如果肩部安全帶纏繞兒童的頸部且安全帶收緊時，兒童可能會被勒住。
- 不可將多個兒童防護系統安裝到一個固定器。否則可能會導致固定器或附件鬆脫或斷裂。
- 意外事故發生之後，必須請您的經銷商檢查ISOFIX 系統。意外事故會損壞ISOFIX 系統並可能造成兒童防護系統無法正確固定。
使用上繫帶固定器系統安裝兒童防護系統
先使用ISOFIX 固定器或安全帶固定兒童防護系統。如果兒童防護系統製造廠建議連接上繫帶，請將上繫帶連接並固定在上繫帶固定器。

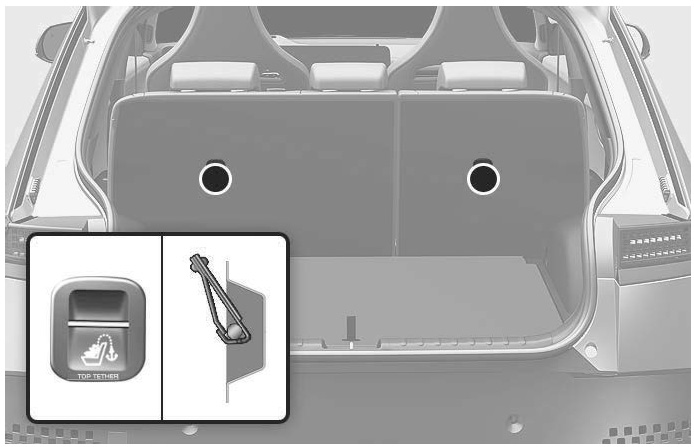

上繫帶固定器位於椅背後方。
欲安裝上繫帶固定器時：

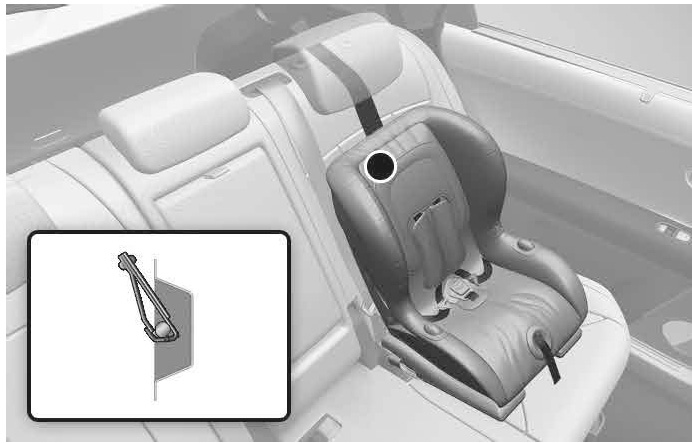

- 將兒童防護系統上繫帶繞過椅背。將繫帶設置在頭枕下方和頭枕支柱之間，或將上繫帶繞過車輛椅背上方。確認繫帶未扭曲。。
- 將上繫帶固定鉤連接到上繫帶固定器，然後依據兒童防護系統製造廠的說明，拉緊上繫帶，確實將兒童防護系統固定。
- 前後左右推拉座椅，檢查兒童防護系統是否穩固。
警告安裝上繫帶時，採取以下的預防措施：
- 閱讀並遵守您兒童防護系統提供的所有安裝說明。
- 不可將多個兒童防護系統安裝到單一ISOFIX 上繫帶固定器。否則可能會導致固定器或附件鬆脫或斷裂。
- 僅可將上繫帶連接到該座椅位置正確的上繫帶固定器。
- 兒童防護系統固定器的設計僅可承受正確安裝的兒童防護系統的負載。 不可用於將成人安全帶、束帶或用於將其他物品或設備固定到車上。
使用腰部 /肩部安全帶固定兒童防護系統
未使用ISOFIX 系統時，所有兒童防護系統必須使用腰部/肩部安全帶固定在後座椅。
使用腰部/肩部安全帶安裝兒童防護系統
欲將兒童防護系統系統安裝在後座椅時，必須：

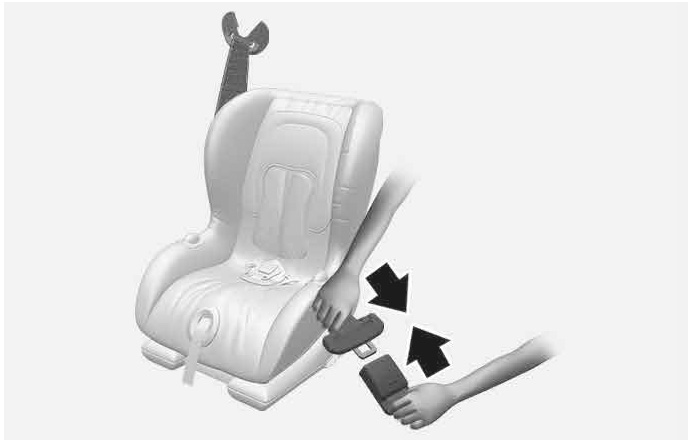

- 將兒童防護系統放在後座，並依據兒童防護系統製造廠的說明，將腰部/肩部安全帶繞過或穿過兒童防護系統。確認安全帶未扭曲。
將腰部/肩部安全帶插片插入安全帶扣。此時，會聽到明顯的 “卡嗒” 聲。
資訊將釋放按鈕放置於緊急狀況時容易找到的位置。
- 壓下兒童防護系統，儘量消除安全帶的鬆弛，同時將肩部安全帶退回捲帶器。
- 推拉兒童防護系統，確認安全帶是否將兒童防護系統確實固定定位。
如果您的兒童防護系統製造廠指示或建議您使用上繫帶搭配腰部/肩部安全帶，請參閱 “使用上繫帶固定器系統安裝兒童防護系統” 提供的資訊。
欲拆下兒童防護系統時，按下安全帶扣的釋放按鈕，然後將腰部/肩部安全帶從兒童防護系統拉出，讓安全帶完全捲回。
