保險絲/繼電器面板說明

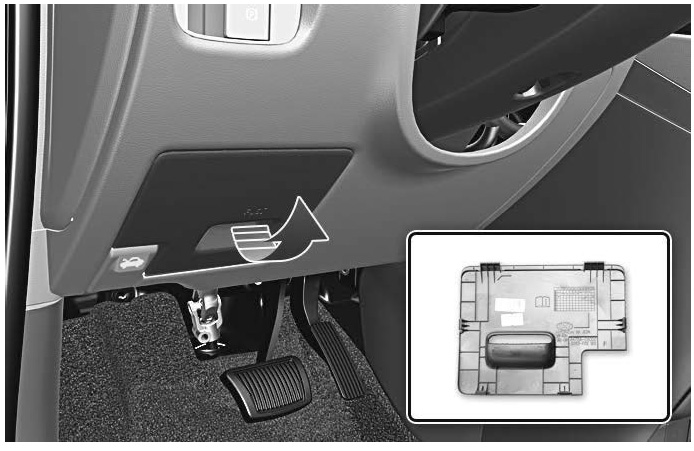

儀錶板保險絲面板

資訊

本手冊內的保險絲面板說明可能並非完全適用您的車輛。檢查您車輛的保險絲面板時，請參閱保險絲面板標籤。

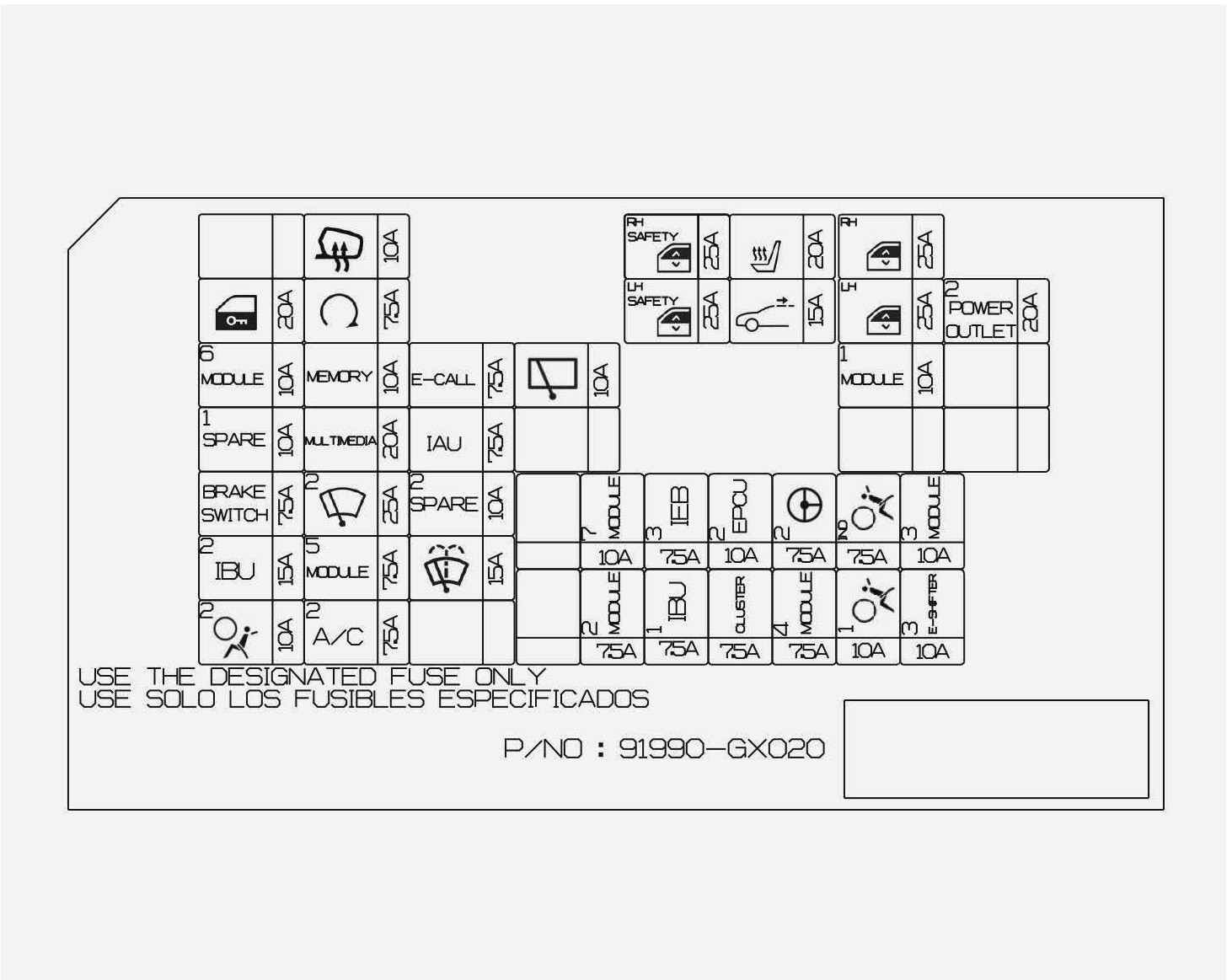

儀錶板保險絲面板

保險絲名稱	符號	保險絲 容量	保護的線路
DOOR LOCK		20 A	車門上鎖繼電器、車門開鎖繼電器
MODULE6		10 A	IBU、危險警告燈開關、ICC 單元、雨水感知器、VESS 單元
BRAKE SWITCH		7.5 A	IBU、煞車燈開關
IBU2		15 A	IBU
AIRBAG2		10 A	SRS 控制模組
HEATED MIRROR		10 A	駕駛側/乘客側電動車外後視鏡、A/C 控制模組
START		7.5 A	IBU、VCU
MEMORY		10 A	FATC、ADAS 駐車、儀錶組、MLM、 車外後視鏡摺疊/展開繼電器
MULTIMEDIA		20 A	AVN、顯示器音響
WIPER FRT2		25 A	前雨刷馬達、E/R 接線盒(雨刷低速繼電器)
MODULE5		7.5 A	IBU、IAU
A/C2		7.5 A	A/C 控制模組
E-CALL		7.5 A	E-CALL

保險絲名稱	符號	保險絲 容量	保護的線路
IAU		7.5 A	IAU
WASHER		15 A	多功能開關
WIPERRR		10 A	後雨刷馬達
MODULE7		10 A	A/C 控制模組
MODULE2		7.5 A	煞車燈開關
IEB3		7.5 A	IEB
IBU1		7.5 A	IBU
EPCU2		10 A	VCU
CLUSTER		7.5 A	儀錶組單元
MDPS		7.5 A	MDPS 單元
MOUDLE4		7.5 A	IBU、IAU
AIRBAG		7.5 A	A/C 控制模組
AIRBAG		10 A	SRS 控制模組
MODULE3		10 A	前雷達、ADAS 駐車、IBU、後角落雷達、 MFC 單元
E-SHIFTER3		10 A	SCU、SBW 排檔桿
SAFETY P/WINDOW RH		25 A	[LHD] 乘客側安全ECU [RHD] 駕駛側安全ECU
SAFETY P/WINDOW LH		25 A	[LHD] 駕駛側安全ECU [RHD] 乘客側安全ECU
S/HEATER		20 A	座椅加熱器控制模組
SUNROOF		15 A	天窗玻璃馬達
P/WINDOW RH		25 A	[LHD/RHD] 電動窗主開關 [RHD] 乘客側電動窗開關
P/WINDOW LH		25 A	[LHD/RHD] 電動窗主開關 [LHD] 乘客側電動窗開關
MODULE1		10 A	車外後視鏡開關、USB 充電器、ADAS 駐車、IBU、E-CALL 單元、AVN、鍵盤、IAU
POWER OUTLET 2		20 A	電源插座

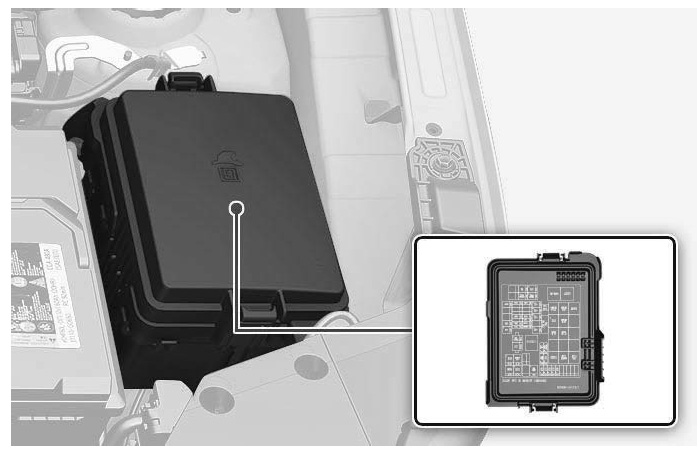

馬達室保險絲面板 (馬達室接線盒 )

在保險絲面板內側，您可找到說明保險絲名稱和容量的保險絲面板標籤。

資訊

本手冊內的保險絲面板說明可能並非完全適用您的車輛。檢查您車輛的保險絲面板時，請參閱保險絲面板標籤。

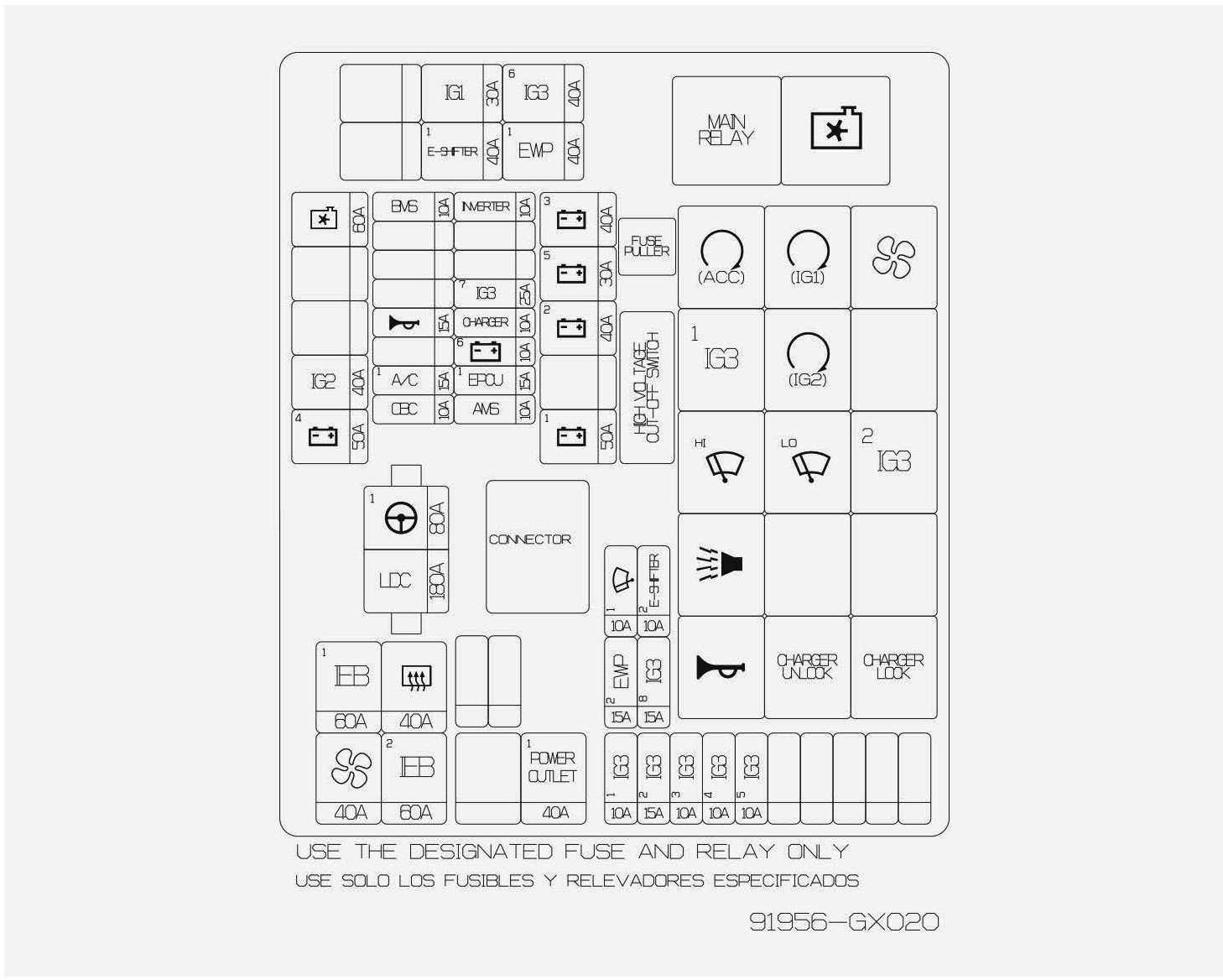

馬達室保險絲面板(馬達室接線盒)

型式	保險絲 名稱	符號	保險絲 容量	保護的線路
多功能 保險絲-1	MDPS 1		80A	MDPS 單元
	LDC		180A	ICCU
多功能 保險絲-1	IEB 1		60 A	IEB
	BLOWER		40 A	E/R 接線盒(鼓風機繼電器)
	RR MIRR HTD		40 A	ICU (後視鏡加熱繼電器)
	IEB 2		60 A	IEB
	POWER OUTLET1		40 A	ICU (電源插座繼電器)

馬達室保險絲面板(PCB 接線盒)

保險絲名稱	符號	保險絲 容量	保護的線路
COOLING FAN		60 A	PE 室接線盒(冷卻風扇繼電器)
IG2		40 A	PE 室接線盒(IG2 繼電器)
B+4		50 A	ICU
IG1		30 A	PE 室接線盒(ACC/IG1 繼電器)
E-SHIFTER 1		40 A	SCU
IG3 6		40 A	冷卻液中繼
EWP 1		40 A	冷卻液中繼
BMS		15 A	BMS
HORN		15A	PE 室接線盒(喇叭繼電器、防盜喇叭繼電器)
A/C1		15 A	A/C 控制模組
OBC		10 A	ICCU
INVERTER		10 A	逆變器
IG3 7		25 A	PE 室接線盒(IG3 2 繼電器)

保險絲名稱	符號	保險絲 容量	保護的線路
CHARGER		10 A	PE 室接線盒(充電機開鎖繼電器、充電機上鎖 繼電器)
B+6		10 A	VCMS
EPCU 1		15 A	VCU
AMS		10 A	12 V 電瓶感知器
B+3		40 A	ICU
B+5		30 A	PE 室接線盒(主繼電器)
B+2		40 A	ICU
B+1		50 A	ICU
WIPER FRT 1		10 A	IBU
EWP2		15 A	冷卻液三向閥
IG3 1		10 A	BMS
E-SHIFTER 2		10 A	SCU、SBW 排檔桿
IG3 8		15 A	電池_EXV、除濕_EXV、熱泵_EXV、冷媒三向閥
IG3 2		15 A	VCMS
IG3 3		10 A	VCU、逆變器、SCU
IG3 4		10 A	ICCU
IG3 5		10 A	PE 室接線盒(鼓風機繼電器、冷卻風扇繼電器、 IG3 1 繼電器)、電動壓縮機、V2L、ICU、FATC、PTC 加熱器、儀錶組、AVN、座椅ECU
